金属硬密封蝶阀

金属硬密封蝶阀系列产品,是我公司开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527(金属密封蝶阀),GB/T13927(通用阀门压力试验)标准及阀门其它相关标准的规定。   本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计,在硬软多层密封兼容的新工艺加工后,使蝶阀在运行工作时,减少了其扭矩力,达到省力、节能之效果。从而确保蝶阀整体的抗腐蚀、耐高温、抗磨损的可靠性。
产品型号有
D343H
D363H
D373H

产品概述

三维偏心硬密封蝶阀系列产品,是我公司开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527(金属密封蝶阀),GB/T13927(通用阀门压力试验)标准及阀门其它相关标准的规定。

本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计,在硬软多层密封兼容的新工艺加工后,使蝶阀在运行工作时,减少了其扭矩力,达到省力、节能之效果。从而确保蝶阀整体的抗腐蚀、耐高温、抗磨损的可靠性。

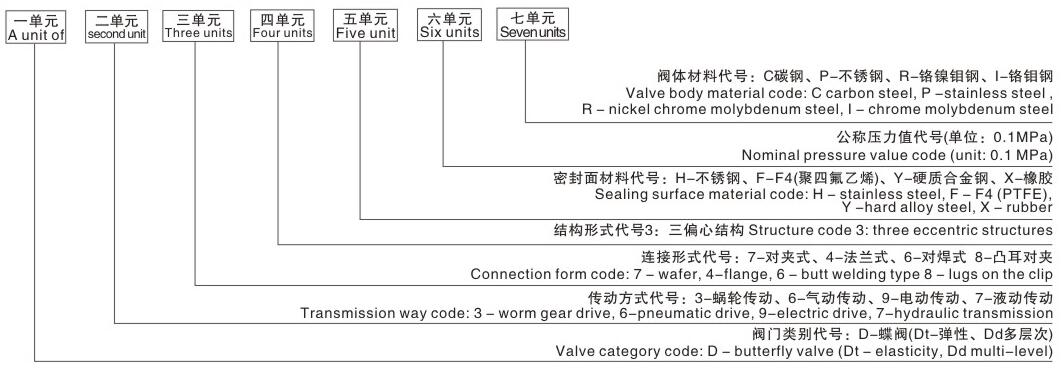

型号编制方法

说明

例一、D373H-25C表示:1.蝶阀(D) 2.蜗轮传动(3) 3.对夹式连接(7) 4.三偏心结构⑶  5.不锈钢密封圈(H) 6.公称压力2.5MPa(25)  7.碳钢阀体(C);

例二、D943F-16P表示:2.蝶阀(D) 2.电动(9) 3.法兰连接(4) 4.三偏心结构(3) 5.四氟密封圈(F) 6.公称压力1.6MPa(16) 7.不锈钢钢阀体(P);

注:3.在类别前加“D”低温(≤-40℃)、“B”保温、“S”伸缩蝶阀、“ZK”真空蝶阀、“X”信号蝶阀、“FD”防盗蝶阀、“G”管网蝶阀;

    5.手柄的手动传动,第二单元无需代号;

    6.第五单元的阀座材料与阀体相同(即无需堆焊其它金属)时,用W表示;

    7.对于公称压力小于或等于1.6MPa的灰口铸铁阀门,第七单元可以省略不标。

    示例:D973F-16C表示三偏心对夹式电动四氟密封蝶阀,公称压力1.6MPa,碳钢阀体,密封面嵌聚四氟乙烯。

    示例:BD343H-25C表示三偏心法兰式蜗轮传动金属硬密封保温蝶阀,公称压力2.5MPa,碳钢阀体,密封面堆焊合金钢(一般为D507钼)。

    示例:D43Y-10P表示三偏心法兰式手柄传动金属硬密封蝶阀,公称压力1.OMPa,不锈钢阀体,密封面堆焊硬质合金。


用途

本蝶阀适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上,是作调节流量和截断流体的最佳装置。

执行标准

其主要性能特点:
  1、结构独特、型小轻便、操作灵活、省力、方便。
  2、密封可靠,可达到气密封无泄漏。
  3、流量特性趋于直线调节性最佳。
  4、采用三偏心原理设计,使密封面近似零磨损延长了阀门的使用寿命。
  5、应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
  6、适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。


特点

本蝶阀系吸收、消化国外技术,并结合国内用户意见和生产中积累的经验而精心研制的新一代产品。

1、采用三维偏心结构,阀体密封圈采用多层次密封圈结构,使蝶板同阀体密封面均匀可靠接触,可达到气密封无泄漏。

2、结构独特、操作灵活、省力、方便,使用寿命长。

3、耐高温、耐腐蚀、耐磨损的三维偏心。

技术参数

公称通径

DN(mm)

50-2000

50-500

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力Ps(MPa)

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气密封试验

0.6

0.6

0.6

0.6

0.6

渗漏率

<0.1 x DNmm3/s(符合 Conform GB/T13927标准 Standard)

适用温度

碳钢 : -29℃~425℃  不绣钢 :-40℃~600℃

适用介质

空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等

驱动形式

蜗轮传动、气动传动、电动传动、液动传动

零件材料

零件名称

材料

阀体

铸钢、不绣钢、铬钥钢、合金钢、双相钢

蝶板

铸钢、不绣钢、铬结钢、合金钢、双相钢

阀座

不绣钢、堆焊司太立等硬质合金

密封圈

不绣钢与耐高温石棉板组合成多层次

阀杆

20Cr13、1Cr13不绣钢、铬银钢、特殊材料

轴套

奥氏体不绣钢、304氮化 、ZG00Cr18Ni10

填料

柔性石墨、PTFE

填料压盖

铸钢、不绣钢

支架

铸钢、不绣钢

气动装置

气动装罝类型:AG/AW/C系列(四川自贡阿尔法)、TAC系列(天津阀门公司)电源电压:三相380VAC, 50HZ。

电动装置

电动装罝类型:部分回转型,如DQW系列(扬州产)、HBC/SMOQB系列(天津产)、802系列/903系列(天津北方)、DQ系列(常州产)等,可有用户指定。
