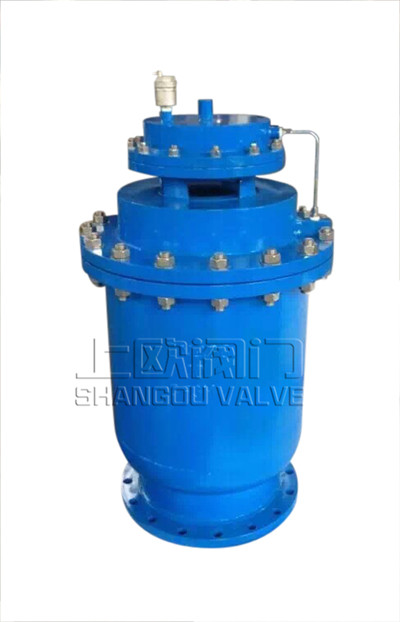

全压高速排气阀

QSP型全压高速双口排气阀是国内目前最先进的气缸式排气阀,在结构性能上完全超越了普通高速(双口)排气阀和复合式双口排气阀,对于管道中的气体,无论是多段水柱,气柱相间,有压无压均可连续高速排出管道,浮球不顶在排气口上,不存在卡坏问题,少量气体可通过微孔排出,管道出现负压时可注气,防气染并缓冲水锤升压,解除新建管路试车之险,排气之难,减少城市管网爆管事故,减阻节能,减少压力震荡,提高整个供水系统及各种设备的安全可靠性。

产品概述

全压高速排气阀规格及类别,应符合管道设计文件的要求

全压高速排气阀的型号应注明依据的国标编号要求。若是企业标准,应注明型号的相关说明。

全压高速排气阀工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的

全压高速排气阀制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。本类阀门在管道

型号:QSP

公称通径DN:DN50-DN400

使用压力MPa:1.0~1.6Mpa

连接方式:法兰

形式:自动

主要功能:吸气,排气

使用介质:水

材质:铸铁 铸钢 不锈钢

标准:国标机械部标准或定做非标

 QSP型全压高速双口排气阀是国内目前最先进的气缸式排气阀,在结构性能上完全超越了普通高速(双口)排气阀和复合式双口排气阀,对于管道中的气体,无论是多段水柱,气柱相间,有压无压均可连续高速排出管道,浮球不顶在排气口上,不存在卡坏问题,少量气体可通过微孔排出,管道出现负压时可注气,防气染并缓冲水锤升压,解除新建管路试车之险,排气之难,减少城市管网爆管事故,减阻节能,减少压力震荡,提高整个供水系统及各种设备的安全可靠性。

全压高速排气阀应用

        全压高速排气阀采用法兰连接,适用于压力为1.0~1.6Mpa,工作温度≤100℃的电厂循环水管道、水库取水工程、电厂输水管道化工、自来水公司输水管等各种工矿的管路上,吸气和排气。

全压高速排气阀安装位置

1、水泵出口,逆止阀之前的横管上,在水泵启动时排气,停车时呼气。

2、管路下坡处的横管上。

3、当水泵停止时,可能造成真空或负压处。

4、长距离管线中,每隔1-1.5公里处的横管处。

5、横管的最高处,立管的顶端。

结构图


主要外形尺寸



型号

DN

D

D1

D2

Z-d

L

H

  QSP1.0

16,25,32,45,52

195

160

135

4-18

300

620

80

195

160

135

8-18

500

620


100

215

180

155

8-18

500

620


150

280

240

210

8-23

620

740


200

340

295

266

8-23

620

780


250

395

350

319

12-23

620

820


300

445

400

370

12-23

620

850


400

565

515

16-25

700

910



>

全压高速排气阀安装注意事项

1、排气阀应竖直安装在横管上。

2、为方便于维修,排气阀的下方应安装一只隔离阀。

3、排气阀不得安装于强酸或强碱的环境中。

4、通天排气阀应该采取防冻措施,一般需砌窑井加以保护及防冻。 QSP全压高速排气阀是国内目前最先进的气缸式排气阀,在结构性能上完全超越了普通高速(双口)排气阀和复合式双口排气阀,应用于电厂循环水管道、水库取水工程、电厂输水管道化工、自来水公司输水管等各种工矿的管路上,吸气和排气。
