YQ98006型过滤活塞式缓闭止回阀

过滤活塞式电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统;通过电磁导阀可以实现对阀门开启和关闭的遥控,当阀门从进口端给水时,水流流过针阀进入主阀上腔控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀上腔控制室内压力变低,主阀处于全开状态;当电磁导阀关闭时。

产品概述

     过滤活塞式电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统;通过电磁导阀可以实现对阀门开启和关闭的遥控,当阀门从进口端给水时,水流流过针阀进入主阀上腔控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀上腔控制室内压力变低,主阀处于全开状态;当电磁导阀关闭时。
       主阀上腔控制室的水不能流出,控制室升压,推动活塞关闭主阀;本产品利用导阀控制阀门的开启和关闭,反映准确快速,采用三向电磁阀,维护简单;安装于各类给水系统的管道上。

工作原理

    分隔膜型和活塞型两类,主要部件有一个主阀及其附设的导管、导阀、针阀、球阀和压力表等组成的。它利用上下游压力差为动力,由导阀控制、使隔膜(活塞)上方控制室内的压力水被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值就大于上方的压力值,所以将主阀阀盘推到完全开启的位置,当进入隔膜(活塞)上方控制室内的压力不能排到大气或下游低区时,作用在隔膜(活塞)上方的压力值就大于下方的压力值,所以就会把主阀阀盘压到完全关闭位置,当隔膜(活塞)上方控制室内的压力值处于入口压力与出口压力中间时,主阀阀盘就处于调节状态。

主要材质

零件名称材质
阀体、阀盖铸铁、铸钢、不锈钢
阀座锡青铜、不锈钢
阀瓣碳钢、不锈钢+NBR
阀杆铝青钢、铬不锈钢
活塞铬不锈钢+NBR
过滤网不锈钢
弹簧不锈钢

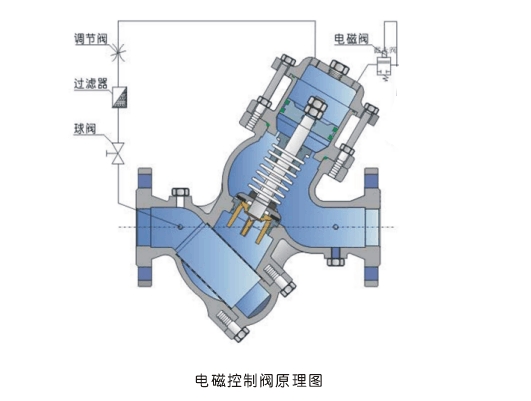

结构图


外形连接尺寸

DN

50

65

150

200

250

300

350

400

L

250

280

335

380

425

480

750

660

740

810

860
