Q41J-10浮动式衬胶球阀

Q41J-10浮动式衬胶球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的橡胶,故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。

产品概述

Q41J-10浮动式衬胶球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的橡胶,故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。

产品特点

1、采用橡胶衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质
2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性
4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修

性能参数

Q41J-10浮动式衬胶球阀主要性能参数
型号Q41J-10Q41J-16Q41J-10CQ41J-16C
工作压力(MPa)1.01.61.01.6
适用温度(℃)-10~150-20~150
适用介质腐蚀性介质
材料阀体铸铸铁、球墨铸铁完全包覆橡胶碳钢、不锈钢完全包覆橡胶
球体铸铸铁、球墨铸铁完全包覆橡胶
密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、

三元乙丙胶EPDM、氟橡胶FPM

天然胶NR、氯丁胶CR、丁腈胶NBR、

三元乙丙胶EPDM、氟橡胶FPM

填料天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FPM

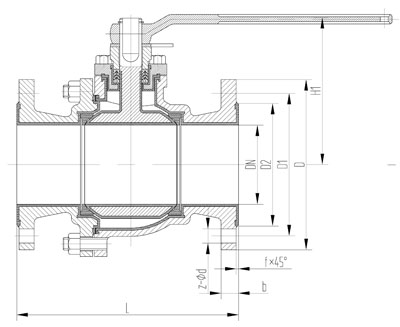

外形连接尺寸


Q41J-16浮动式衬胶球阀主要外形连接尺寸(mm)
公称通径PN1.6(MPa)参考值重量
kg
DNLDD1D2fbZ-ΦdH1Do
151309565453144-Φ14951404
2014010575553144-Φ14981504.5
2515011585653164-Φ141131505.5
32165135100783184-Φ181301807
40180145110853184-Φ181352009
502001601251003.5204-Φ1814022015
652201801451203.5204-Φ1814528017
802501951601354228-Φ1820532030
1002802151801554248-Φ1823038040
1253202452101854268-Φ1825250060
1503602802402104288-Φ2328360075
2004003352952655308-Φ23325750130
25045040535532053412-Φ26370900210
