Q347型蜗轮手动偏心半球阀PN16~PN25

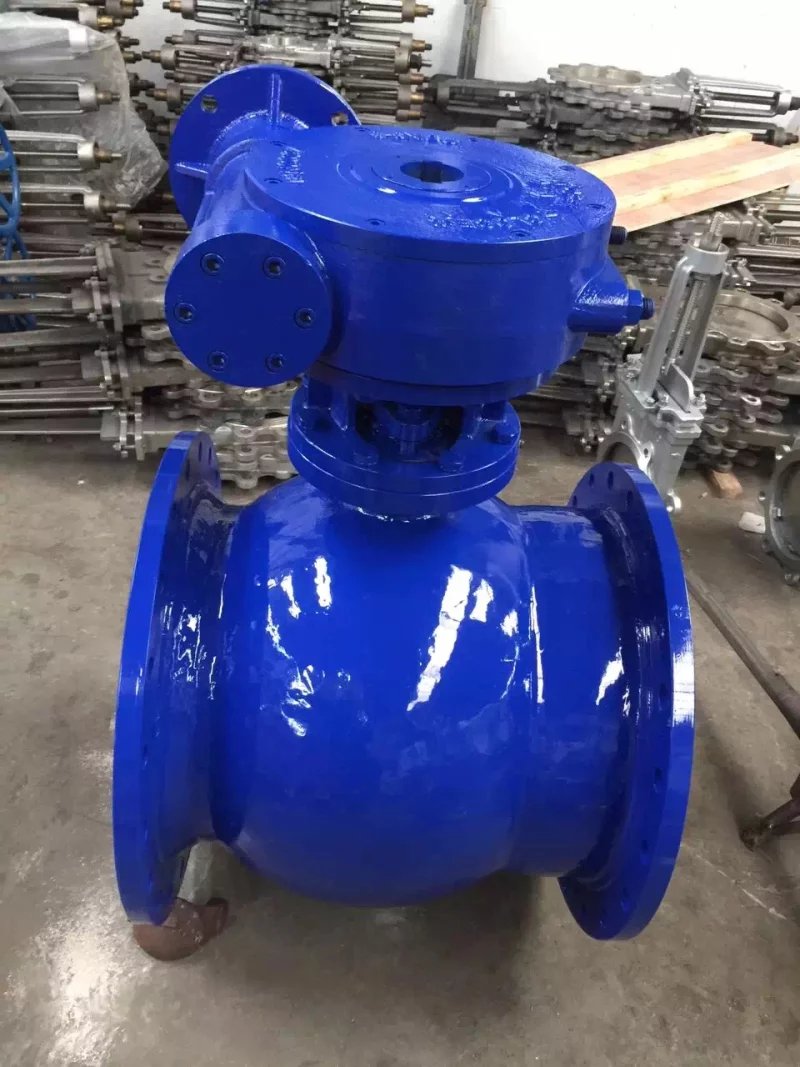

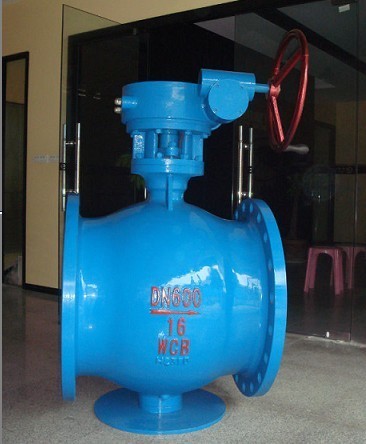

Q347 型 蜗轮手动偏心半球阀 PN16~PN25利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封性能。阀门的球体和阀座 完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适 用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

产品说明

psb (2).jpg

Q347 型 蜗轮手动偏心半球阀 PN16~PN25利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封性能。阀门的球体和阀座 完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适 用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

产品特点

1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面 大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有 效;

2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求;

3、密封严密、输送有害气体可达零泄露;

4、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免 了阀门密封失效后,整台报废的弊端 因堆焊不同合金(或组合球)双金属密封副的选配可以用于耐磨、耐腐蚀、耐高温且要求严格密封的工况;

执行标准

1.设计:GB1223789;

2.法兰连接:GB/T17241.61998GB/T9115(钢制);

3.结构长度:GB1222189

产品主要零件材料

Q347 型 蜗轮手动偏心半球阀 PN16PN25零件材料

名称

材质

阀体

QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti

阀轴

2Cr13、1Cr13

阀瓣

合金渗氮钢、渗氮不锈钢、耐磨钢

阀座

合金渗氮钢、渗氮不锈钢、耐磨钢

轴承

铝青铜、FZ-1复合材料

填料

聚四氟乙烯、柔性石墨

产品性能参数

Q347 型 蜗轮手动偏心半球阀 PN16PN25性能参数

公称压力(Mpa)

0.6

1.0

1.6

2.5

4.0

公称通经(mm)

40-1600

40-1600

40-1200

40-600

40-600

密封试验压力(Mpa)

0.66

1.1

1.76

2.75

4.4

壳体试验压力(Mpa)

0.9

1.5

2.4

3.75

6.0

适用温度(℃)

-29~300、-29~425、-29~540

适用介质

清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类

驱动方式

手动、电动、气动

连接形式

法兰连接、对夹连接

安装方式

立式安装、卧式安装

产品外形结构连接尺寸

Q347 型 蜗轮手动偏心半球阀 PN16PN25外形结构连接尺寸

公称压力 PN/Mpa




1.6






























产品结构尺寸图


公称通径
DN/mm

尺寸 (mm)

L

D

K

d

f

C

Z-¢d

H

40

165

150

110

85

3

16

4-¢18


50

178

165

125

100


65

190

185

145

120

18

280

80

203

200

160

135

20

8-¢18

320

100

229

220

180

155

370

125

254

250

210

185

22

430

150

267

285

240

210

24

8-¢23

510

200

292

340

295

265

26

12¢-23

600

250

330

405

355

320

30

12-¢26

690

300

502

460

410

375

4

760

350

572

520

470

435

34

16-¢26

830

400

610

580

525

485

36

16-¢30

925

450

660

640

585

545

40

20-¢30

1025

500

700

715

650

608

44

20-¢34

1120

600

813

840

770

718

5

48

20-¢36

1210


球阀安装注意事项

  1. 安装施工必须小心,切忌撞击阀门。

2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。

3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。

4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。

5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
