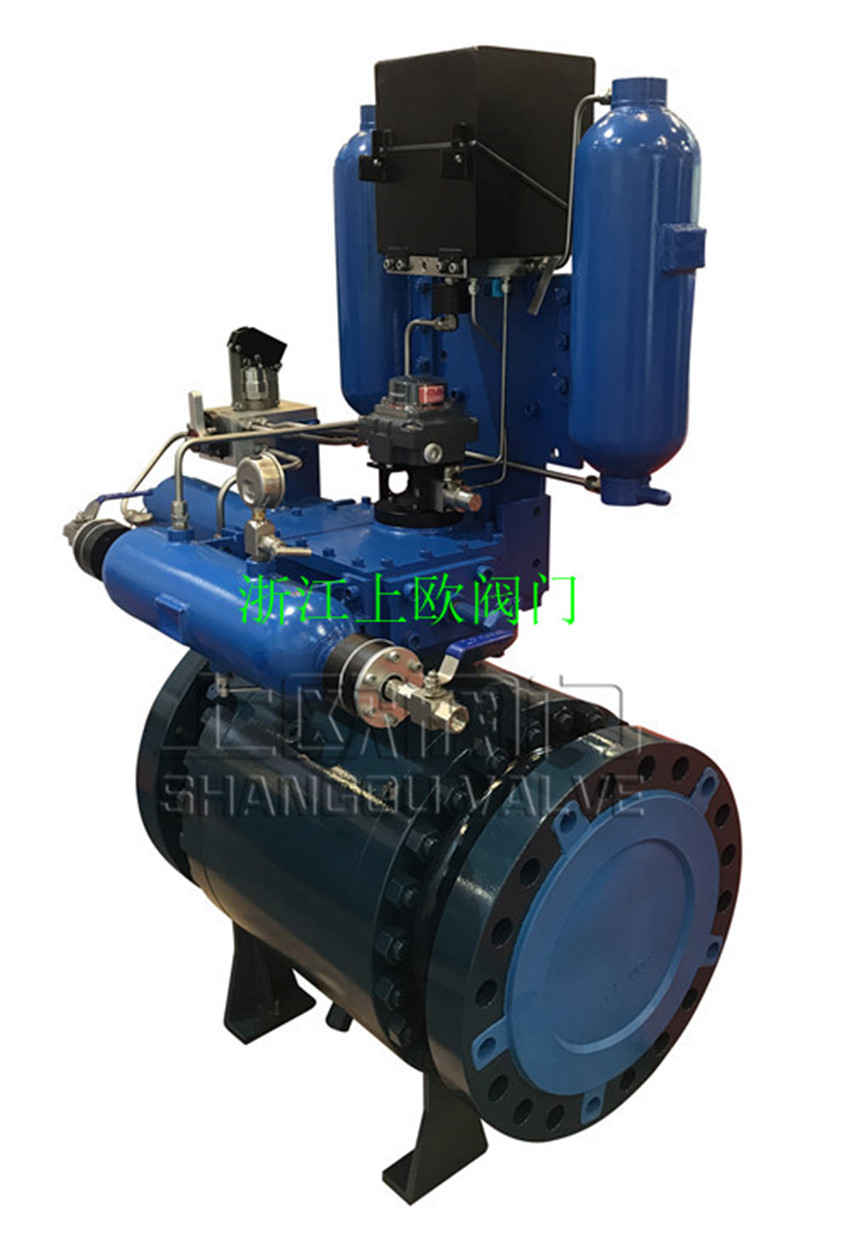

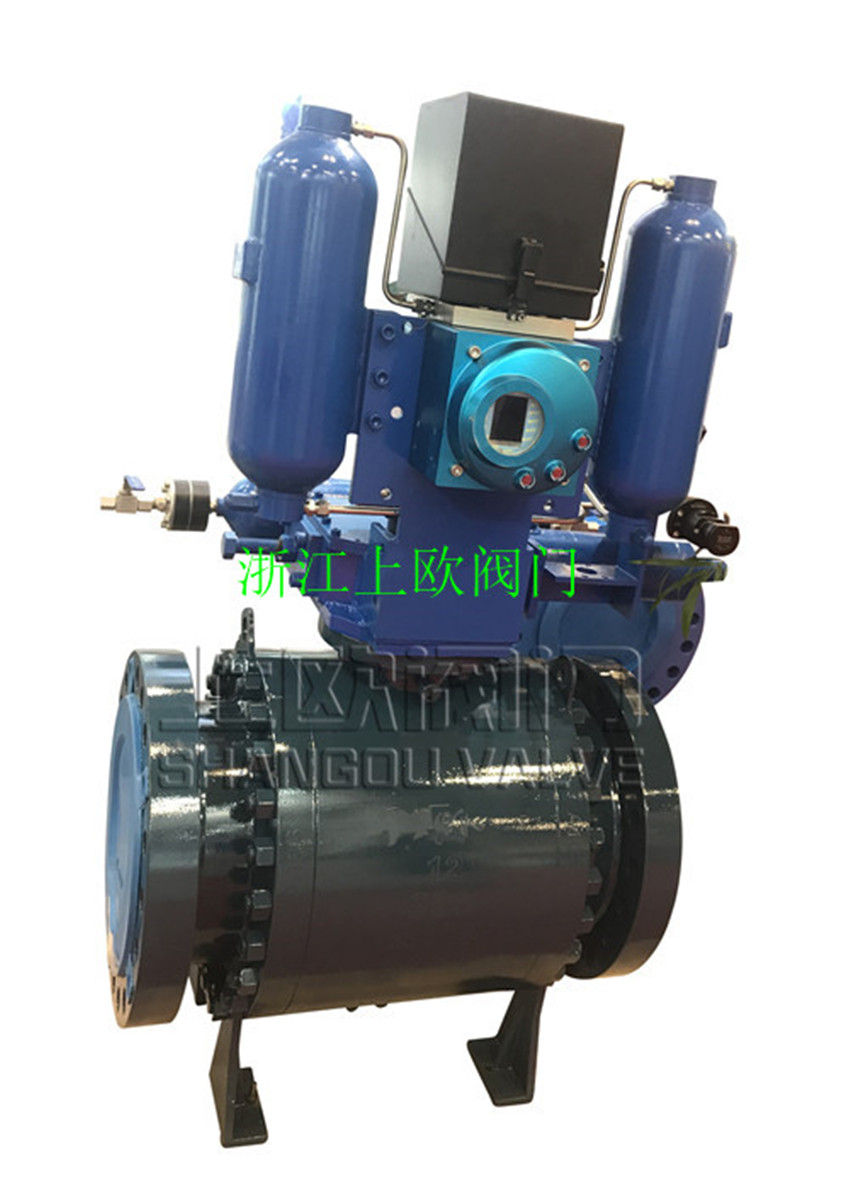

气液联动球阀

气液联动球阀由气液联动执行器和高压球阀组成。气液联动执行机构的动力源直接取自主管线的高压天然气,天然气经过滤之后,直接进入储气罐储存。采用集成模块、大流量、高压设计技术,使较少的控制元件承受高压,延长密封件的寿命、减少配管、减少系统泄漏点从而提高了设备的整体安全性。 液压系统具有传动刚性强、不易压缩、传动平稳、易于密封等优点。

产品介绍


         上欧阀门生产的气液联动球阀由气液联动执行器和高压球阀组成。气液联动执行机构的动力源直接取自主管线的高压天然气,天然气经过滤之后,直接进入储气罐储存。采用集成模块、大流量、高压设计技术,使较少的控制元件承受高压,延长密封件的寿命、减少配管、减少系统泄漏点从而提高了设备的整体安全性。 液压系统具有传动刚性强、不易压缩、传动平稳、易于密封等优点。气体具有压缩比大的优点。气液联动执行机构通过气液传动方式的转换,将气、液二者优点得到完美结合。高压气体经过控制系统进入气液罐转换,罐体内等压的液压油被压入相应的液压活塞缸,同时液压活塞缸液压油流回到另一个气液罐内,活塞动作带动执行机构驱动阀门实现平稳的开或关。 气液联动执行机构工作性能稳定、动作可靠。通过调节液压油的流量可调节执行机构动作的全行程时间。

产品参数


连接方式

法兰 对焊等连接

尺寸(mm)

2″~40″DN50-1000(通径Full Bore)

3″~42″DN80-1050(缩径Reducedbore)

适用温度(℃)

-96~+300℃

公称压力(MPa)

ANSI CLASS150、300、600、900、1500、2500

阀体材质

碳钢 不锈钢、合金钢等

阀芯材质

碳钢+ENP、不锈钢、合金钢等

阀杆材质

不锈钢、合金钢等

阀座材质

PTFE、 R.PTFE、PEEK、NYLON 、 PPL

应用范围

适用于石油、石化等

适用介质

煤气、天然气等气源介质

产品特点

特点

具有固定球阀的所有特点

管线介质压力作为驱动器压力源

实现管线超高压、超低压和管线破裂紧急自动切断功能

可与液压控制系统相连,实现各种简单和复杂的阀门控制

控制电源可采用太阳能,实现野外的操作和远程控制

满足大力矩输出要求,最大扭矩90000N·M

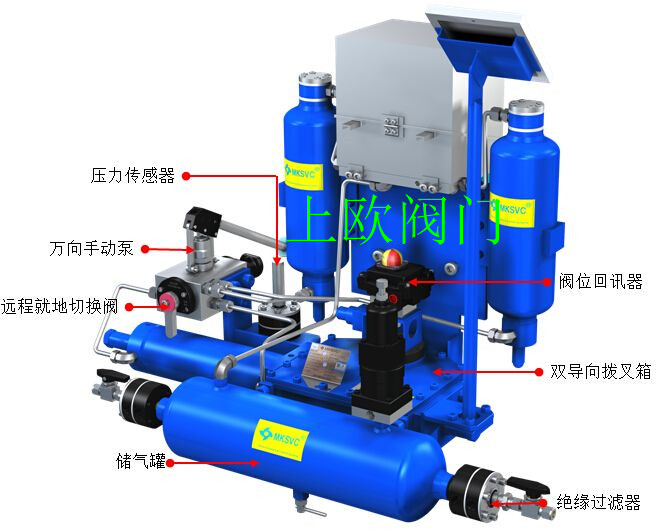

执行器说明
