500X泄压/持压阀/紧急开启阀

500X泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。500X泄压阀利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。本系列500X泄压阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。500X泄压阀王要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置.并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统.确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。

产品概述

       500X泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。500X泄压阀利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。本系列500X泄压阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。500X泄压阀王要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置.并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统.确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。

结构特点和用处

500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,即可以作泄压阀用又可作持压阀用。

作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。

本产品利用水力自力控制, 不需要其它装置和能源,保养简便,一阀多用。800X压差旁通阀 广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理

1、作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。 当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。 作泄压阀时,各球阀常开。

2、作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力 超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭 或用丝堵换下。

主要技术参数

公称压(Mpa)

壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75

主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

连接尺寸


500X泄压/持压阀结构图 1.球阀 2.导阀 3.球阀 4.球阀 5.针阀


DN

LAA1HH1FD mmD1 mmD2 mmn-Φd
mmmmmmmmmmmmPN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5

20

180

330

130

550

460

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

330

130

550

460

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

330

130

550

460

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

345

135

610

516

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

345

135

610

516

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

355

140

625

520

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

360

146

645

538

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

400

156

750

596

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

420

170

808

655

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

435

186

864

710

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

480

206

1135

805

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

530

226

1185

855

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

575

246

1325

955

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

620

275

1385

990

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

635

286

1445

1030

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

665

320

1325

905

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

695

348

1430

960

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

720

372

1565

1020

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

770

422

1755

1160

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

805

458

2230

1515

1050

1015

1025

1085

950

950

990

905

905

928

24-33

24-39

24-48

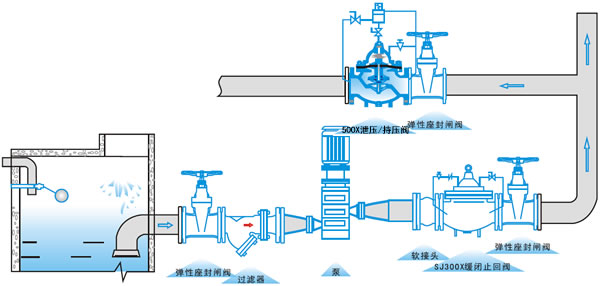

安装示意图
