BFDS型多功能水力控制阀

多功能活塞式水力控制阀是我公司专利产品。具有水力自动控制、启泵时缓开,停泵时先快闭、后缓闭的特点,兼具止回、消除水锤等功能,一阀顶多阀。适用于配套自动化给排水控制系统,有效提高供水安全可靠性。

多功能水力控制阀用途

多功能活塞式水力控制阀是我公司专利产品。具有水力自动控制、启泵时缓开,停泵时先快闭、后缓闭的特点,兼具止回、消除水锤等功能,一阀顶多阀。适用于配套自动化给排水控制系统,有效提高供水安全可靠性。

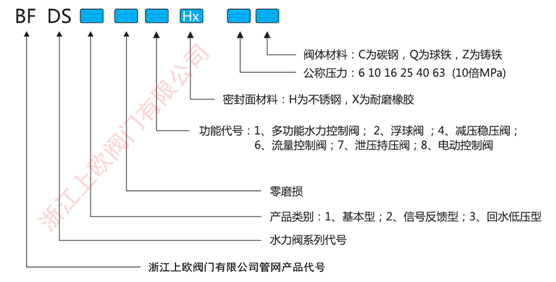

多功能水力控制阀系列产品型号编制

型号示例:

BFDS101HX-16C

多功能水力控制阀    1.6   MPa    铸钢阀体     软硬双重密封

BFDS201HX-25C

信号型多功能水力阀  2.5   MPa    铸钢阀体     软硬双重密封

BFDS102HX-10Q

浮球阀              1.0 MPa    球铁阀体     软硬双重密封

BFDS104HX-6Q

减压稳压阀          0.6 MPa    球铁阀体     软硬双重密封

BFDS107HX-10Z

泄压持压阀          1.6 MPa    铸铁阀体     软硬双重密封

阀门设计制造标准

引用但不限于以下标准,未注日期的引用文件,其最新版本适用于本产品。

标准名称

标准号

整体钢制管法兰

GB/T 9113.1-9113.26-2010

法兰连接金属阀门

结构长度

GB/T 12221

通用阀门

压力试验

GB/T 13927

整体铸铁管法兰尺寸

GB/T 17241.6

通用阀门

供货要求

GB/T 12252

BFDS型多功能水力控制阀(上欧阀门企业标准)

Q/QPJF001

阀门铸钢件

外观质量要求

JB/T 7927-1999

通用阀门

材料

JB/T 5300-2008

通用阀门

球墨铸铁瓶术条件

GB/T 12227

通用阀门

碳素钢铸瓶术条件

GB/T 12229

主要构件村料

序号

名称

材质

序号

名称

材质

1

阀体

铸铁、球铁,铸钢

6

控制腔盖

铸铁、球铁、铸钢

2

阀轴

不绣钢

7

控制腔座

铸铁、球铁、铸钢

3

大阀板

铸钢

8

旁通管件

不绣钢、铜管,日丰管

4

小阀板

不绣钢

9

轴套

锡青铜   ZCuSnlOZn2

5

活塞

不绣钢

10

密封件

丁腈橡胶NBR

主要技朮参数

公称通径(mm)

50-1000

公称压力(MPa )

0.6、1.0、1.6、2.5、4.0、6.3

泄漏量

符合GB/T13927标准要求

最低动作压力

0.05MPa

适用温度(。C)

0~80oC

适用介质

原水、清水、油等

缓开时间

0~120S (可调)

缓闭时间

3~60S (可调)

密封形式

金属密封+丁氰橡胶(软硬双重密封)

压力损失

≤0.03MPa (当流速为2m/s时)

水锤峰值

≤ 1.5倍额定工作压力

阻力损失系数

1.5~2.5

多功能水力控制阀结构和工作原理及特点

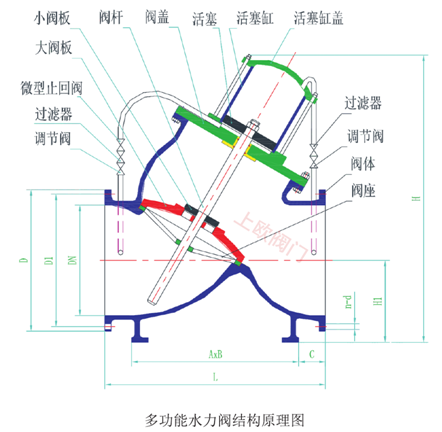

1)基本结构:

由主阀和外控组件构成。主阀由阀体、大小阀板、阀杆、阀盖、阀座及活塞、活塞缸等构成,外控组件由微止回阀、调节阀、过滤器及相应管路构成。外控组件中一路连通阀进口端与活塞缸下腔,另一路连通阀出口端与活塞缸上腔

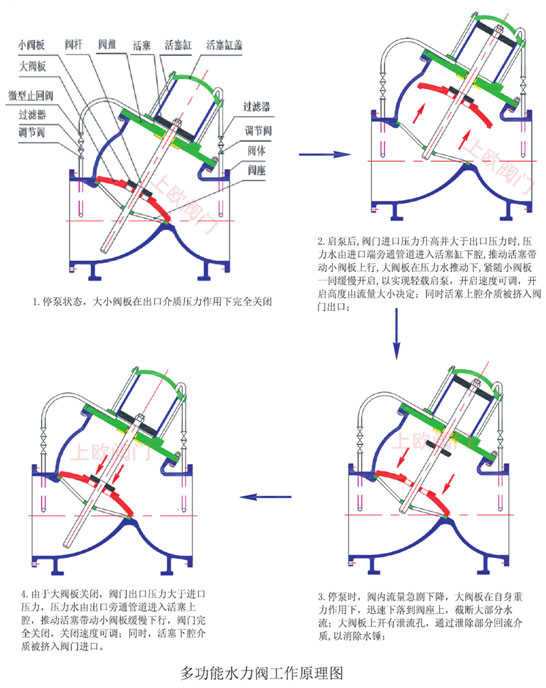

2)工作原理:

阀门的启闭是依靠所输送介质压力及其在活塞缸内的压力差来进行的。动作时间受外控组件中调节阀控制。阀的启闭由大小阀板完成,大阀板起快开、快关作用,小阀板起缓开、缓闭功能。值得注意的是大阀板的开启受小阀板的控制,只有当小阀板动作后,大阀板才能动作。

启泵后介质通过外控部件进入活塞缸下腔,活塞上移带动小阀板上升,解除对大阀板的轴向约束,大阀板在进口介质压力作用下打开。

当进口压力消失时,大阀板在阀出口端介质压力以及自重作用下迅速下降实现快关,截住大部分流体。同时活塞缸上腔压力推动活塞下降,实现小阀板的缓闭。由于外控回路中分别装有调节阀,因此可调节活塞缸内活塞上下运动速度,从而实现阀板缓开和缓闭过程的调节。

通过改变外控组件中调节阀的开度,可以调节阀门启闭的时间;过滤器具有逆向自清洗功能,大大提高了产品工作的可靠度和产品使用寿命。



工作原理:



多功能水力阀的工作是用管网中的压力水来驱动的,通过压力水与水泵自动连锁控制,无需人工干预。



详见下图:



主要功能和技术特点

1)具有轻载启泵、截流止回、消除水锤等多项功能,一阀顶多阀,节省设备总投资。

2)阀门可配置开度标示杆,通过调节丝杆控制活塞缸行程,可实现流量粗量调节;并可加装行程开关或阀位显示仪,输出开关信号或4-20mA直流电供总控室监测(本公司专利)。

3)阀门的启闭由输送介质驱动,与水泵运行自动联锁,泵开阀开,泵停阀闭,无需人员去操作,十分方便。不需外接动力和元器件,故障少,减少了维修量。

4)节能效果好,阀门采用优秀水力设计,流阻小,当阀全开时其阻力系数与Y型截止阀基本相同,与国内外同类产品比较阻力损失降低20%左右。

5)外控通道中过滤器具有自冲洗功能,有效适应含污介质,并延长阀门使用寿命。

6)驱动和控制部件均位于阀体外部,不需停泵即可对阀门活塞缸内部零部件进行在线检修。

多功能水力控制阀的外形及安装形式

阀门可采用卧式和立式安装,空间许可情况下优先采用卧式安装。立式安装时,介质流向应向上,同时,为保持大阀板快关的准确与灵活,许采用配重与加弹簧措施,故采用立式安装时,请在供货要求中特别注明。

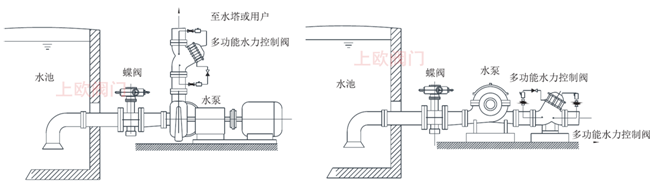

多功能水力控制阀立式,卧式安装形式
