偏心半球阀
您当前位置:网站首页 >> 产品中心 >> 偏心半球阀

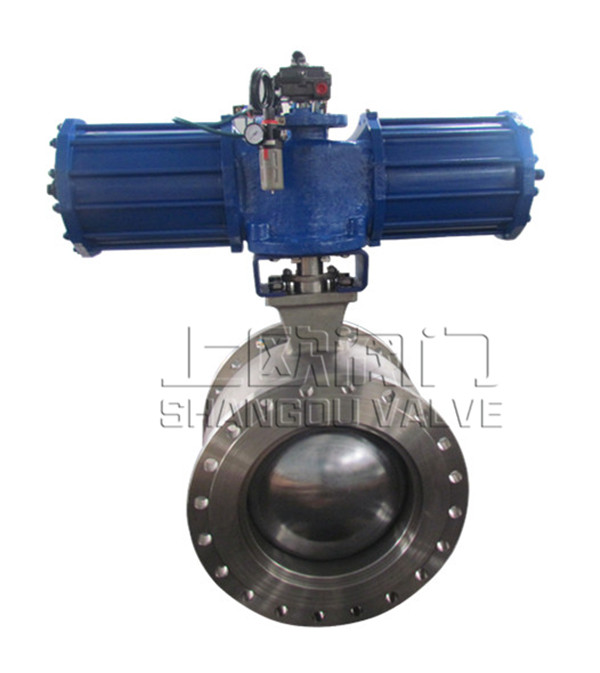

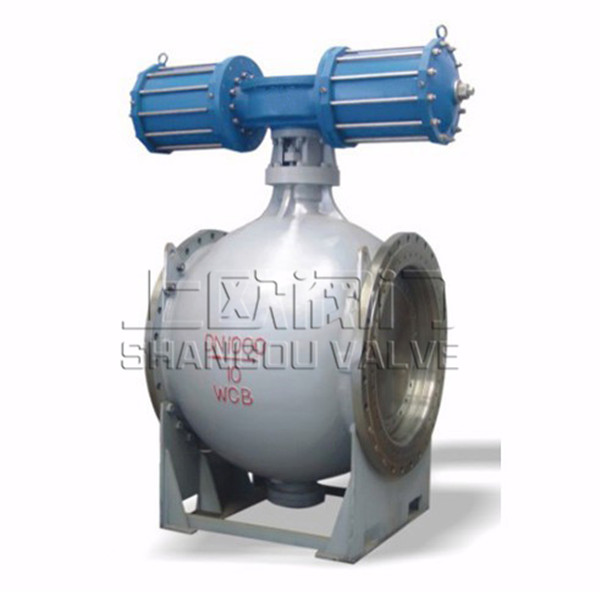

气动半球阀,气动双偏心半球阀

半球阀是一种新型阀门,是为解决溶液及矿浆等两相混合流介质输送的技术难题而研发的新型产品,他的研发成功,为化工,石油,燃气,冶金,电子等工业部门溶液工艺流程中为易沉淀,结垢,析出而影响流程的困境中提供了可靠的控制阀门,为提高我国工业管理装备水平提供了新型优异产品。因而被广泛的应用在水,蒸汽,污水,石油化工,天然气,溶液及矿浆等两相介质,及尘埃气体等的理想传输设备。 配以手动蜗轮、气动执行机构、电动执行机构,可实现对介质的调节和严密切断。

产品关键词

气动半球阀,气动双偏心半球阀


产品概述

       半球阀是一种新型阀门,是为解决溶液及矿浆等两相混合流介质输送的技术难题而研发的新型产品,他的研发成功,为化工,石油,燃气,冶金,电子等工业部门溶液工艺流程中为易沉淀,结垢,析出而影响流程的困境中提供了可靠的控制阀门,为提高我国工业管理装备水平提供了新型优异产品。因而被广泛的应用在水,蒸汽,污水,石油化工,天然气,溶液及矿浆等两相介质,及尘埃气体等的理想传输设备。 配以手动蜗轮、气动执行机构、电动执行机构,可实现对介质的调节和严密切断。

产品特点

偏心半球阀主要优点:

1,阀座设外台阶与阀体内台阶相配合结构,防止球体与阀座发生卡阻或脱离现象。

2,利用偏心体作旋转运动时,在共同轨迹自动定心,关闭过程越关越紧,达到良好密封性能,阀门启闭时,球体与阀座脱离,消除密封面的磨损。

3,非金属弹性材料被嵌于金属阀座中,阀座金属密封面受到良好保护。

4,半球切口的球体与阀座之间剪切作用,特适用于含纤维、微小固定颗粒等介质。

5,全开时流通能力大、压力损失少。且介质不会沉积在阀体中腔内。


AW气动执行器特点及技术参数 点此链接

气动执行器及附件的功能和用途 点此链接

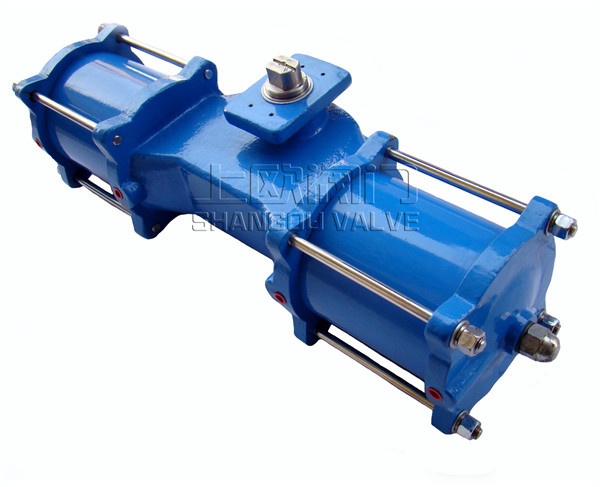

1、AW气动执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,容易制造大尺寸缸体。满足各种大型旋转类阀门的需求。

2、输出扭矩大,动作灵活平稳;缸体内壁和活塞轴镀硬铬,具有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。

3、回转角度:双作用式=90°,单作用式=90°从两端可调节角度±5°

4、工作环境温度:-20~90℃。 5、气源:过滤、干燥或加润滑油的洁净空气,最小气压0.4MPa,最大气压1.0MPa。

技术参数

密封面材质:F-增强型聚四氟乙烯PTFE,W-本体面,H-不锈钢,Y-硬质合金STL

连接方式:4-法兰端(RF突面,凹面,凸面,RJ面等)

压力等级:150~600LB,1.6MPa~ 10.0MPa

产品规格:DN50-1400mm(2"-56")

可选阀体材质:铸钢WCB,WC9,CF8,CF8M,CF3,CF3M或根据客户要求选。

适用温度:-29℃≤t≤570 ℃(跟阀体材质及密封面材质不同所承温有差异)

适用介质:水、石油、天然气及酸碱介质等

可选驱动方式:手动、电动、气动、液动、蜗轮驱动等

适及 用温 介度 质℃: BQ641W型: 水、蒸汽、纸浆等溶液,t≤425℃ BQ641H型: 天然气、煤气、液化气、原油、重油,t≤425℃ BQ641M型: 溶液及矿浆输送,t≤425℃ BQ641 M1型: 氧化铝粉、煤粉、煤灰、含尘气体,废渣等,t≤350℃

连接尺寸

偏心半球球阀结构长度、阀兰尺寸
口径LDD1D2N-φbf
DN501781601251004-18163
DN651901801451204-18183
DN802031951601358-18203
DN1002292151801558-18203
DN1252542452101858-18223
DN1502672802402108-23243
DN20029233529526512-23263
DN25033040533532012-25303
DN30035646041037512-25304
DN35038152047043516-25344
DN40040658052548516-30364
ND50045770565060820-34444
DN60050884077071820-41484

订购说明

选购气动阀门需确定以下几个参数

产品名称:
产品型号:
公称压力:
公称通径:
阀体材质:
连接方式:

气动执行器系列:意大利进口新型技术AT系列(标配),美国引进技术GT系列,AW大扭距气缸
类型:双作用气缸,单作用气缸(气开或气闭)
电磁阀电源:AC220V、380V、110V,DC24V
防护类型:普通型、防爆型
附件(可多选):二位五通电磁阀(标配)、空气过滤减压阀(标配)、限位开关回讯器(标配)、手动手轮离合机构、电气阀定位器,气动加速器,保位阀,气动放大器

介质名称:
介质温度:
使用压力:
