Q641F型气动O型调节球阀PN16~PN25

Q641F型气动O型调节球阀PN16~PN25是一种转角为0-90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。气动调节球阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。

产品概述

Q641F型气动O型调节球阀PN16~PN25是一种转角为0-90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。气动调节球阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。气动调节O型球阀产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

特点

1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

2、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。

3、阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。

4、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

技术参数

Q641F型气动O型调节球阀PN16~PN25主要技术参数

公称通径

DN(mm)

1520253240506580100125150200
额定流量系数KV213872112170273384512940145222223589
公称压力(MPa)PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
阀体形式两段式铸造球阀
连接形式法兰式、焊接式、对夹式、螺纹式
阀芯形式"O"型球形阀芯
密封填料V型聚四氟乙烯填料、柔性石墨填料等
流量特性近似快开型
动作范围0~90°
泄露量Q按GB/T4213-92,小于额定KV0.01%
基本误差带定位器:小于全行程的±2%
回差带定位器:小于全行程的2%

结构尺寸

Q641F型气动O型调节球阀PN16~PN25主要外形结构尺寸(mm)

公称通径

DN(mm)

主要尺寸法兰尺寸
PN1.6MPaPN2.5MPa
LHWDD1D2n-φdDD1D2n-φd
151301851409565464-149565464-14
2014019114010575454-1410575564-14
2515019314011585654-1411585654-14
32165212164140100764-18140100764-18
40180217164150110844-18150110844-18
50200260190165125994-18165125994-18
652202932101851451184-181851451188-18
802503232472001601328-182001601328-18
1002803822762201801568-182351901568-22
1253204683482502101848-182702201848-26
1503605103782852402118-223002502118-26
20040065552434029526612-2236031027412-26
250630//40535531912-2642537033012-30
300750//46041037012-2648543038916-30

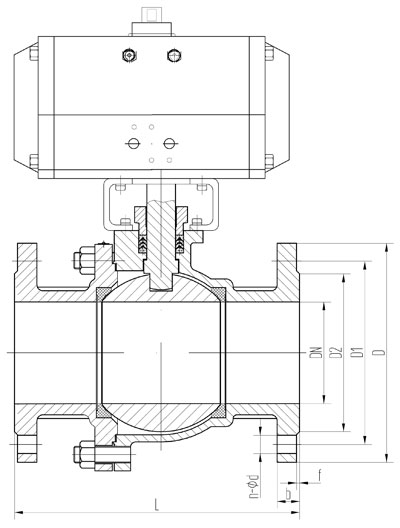

结构尺寸图


维护

气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。



气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。

气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。
