水力控制阀
您当前位置:网站首页 >> 产品中心 >> 水力控制阀

AX742X-(10/16/25)-安全泄压阀

AX742X安全泄压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时,泄压阀自动开启快速泄压,保护管线的安全,也可作持压阀用,保障主阀上游的供水压力。能准确保持不变的安全设定压力,一旦超压,泄压阀迅速打开,及时泄压。关闭平稳可靠,消除压力余波。

产品概述

AX742X安全泄压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时,泄压阀自动开启快速泄压,保护管线的安全,也可作持压阀用,保障主阀上游的供水压力。能准确保持不变的安全设定压力,一旦超压,泄压阀迅速打开,及时泄压。关闭平稳可靠,消除压力余波。

结构特点

本产品由主阀和调节阀及接管系统组成,阀体采用直流式阀体,主阀控制室为膜片式或活塞式的双控制室结构,控制室比一般水力控制阀增加了一个,增加了对主阀的控制功能,实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制,实现了一个阀门、一次调节对水泵出口的多功能控制。 本产品的接管系统采用调节阀控制,通过设定调节阀的开度,可方便实现需要的各项控制参数,如主阀的开启速度、缓闭速度等等。

工作原理

     当水泵起动起后,水压作用于主阀阀盘下面和控制室下腔,此压力使主阀开启,控制室上腔的水经过调节阀B缓缓排到出口端,主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。 当水泵停止工作后,进口端水压迅速下降,在自重、弹簧压力作用下快速关闭大部分开度,防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭,关闭速度减慢形成了缓冲,防止压力剧增。 设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

工作特点

1、防止水锤效果好,将缓开、止回速闭、缓闭等消除水锤的技术一体化,防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。

2、操作方便,无需为阀门另配电控系统,阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。

3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

功能与用途

     本阀门安装在水泵出口端,顺序实现缓慢开启、全开、速闭、缓闭等功能。 本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上,防止和减弱水泵启闭时管线的水锤水击,防止水倒流保护水泵,维护管路安全。

主要技术参数

 公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75

主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

泄压/持压导阀

铜合金

微型过滤器

不锈钢

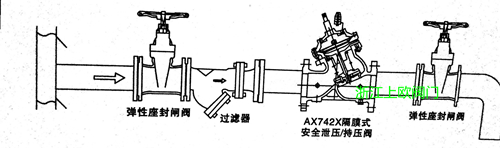

安装示意图

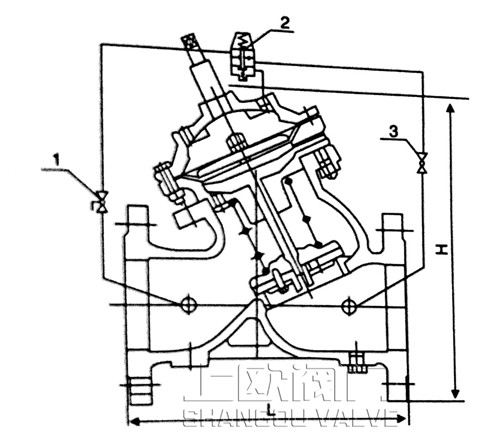

产品结构图


主要连接外型尺寸

公称通径

L

L1

H

隔膜式

H

活塞式

D

D1

Z-Φd






PN10

PN16

PN10

PN16

PN10

PN16

50

203

203

270

540

160

4-18

65

216

216

340

600

180

145

4-18

80

241

241

400

660

195

160

4-18

4-18

100

292

292

440

760

215

180

8-18

125

330

330

460

810

245

210

8-18

150

394

356

500

860

285

240

8-23

200

457

495

640

880

335

295

8-23

12-23

250

533

622

680

950

390

405

350

355

12-23

12-25

300

610

698

820

1020

440

460

400

410

12-23

12-25

350

686

787

950

1100

500

520

460

470

16-23

16-25

400

762

914

980

1250

565

580

515

525

16-25

16-30

450

864

978

1050

1350

615

640

565

585

20-25

20-30

500

914

978

1120

1550

670

715

620

650

20-25

20-34

600

1067

1200

1400

1600

780

840

725

770

20-30

20-41

700

1150

1450

1650

1850

895

910

840

840

24-30

24-41

800

1300

1560

1950

2050

1010

1025

950

950

24-34

24-41

900

1450

1800

/

2250

1115

/

1050

/

28-34

/

1000

1600

2000

/

2500

1230

/

1160

/

28-34

/

1200

1800

/

/


1455

/

1380

/

32-41

/

1400

2100

/

/


1675

/

1590

/

36-48

/

1600

2250

/

/


1915

/

1820

/

40-54

/

1800

2400

/

/


2115

/

2020

/

44-54

/

订货说明

1、泄压阀产品名称,

2、泄压阀阀公称压力,

3、泄压阀公称通径,

4、泄压阀产品型号,

5、泄压阀阀体材质,

6、泄压阀额定流量系数,

7、泄压阀工作介质,

8、泄压阀介质温度,

9、泄压阀是否带附件以便为您正确选型;

10、如有特殊要求时请在订购产品时注明。

11、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。

12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的上欧阀门专家为您审核把关。
