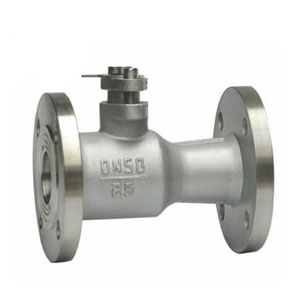

Q41M手动法兰式高温球阀

工开阀门设计Q41M手动法兰式高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关 轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。

概述

工开阀门设计Q41M手动法兰式高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关 轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、 化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃ 。

结构特点及作用原理

该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

性能参数

Q41M手动法兰式高温球阀主要性能参数
型号公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
Q41M/F-16C1.62.41.8-28~+300 (M/F)

导热油、水、蒸汽、气体、

油品、硝酸类腐蚀性介质、

醋酸类腐蚀性介质

Q41M/F-16C2.53.82.8-28~+350 (PPL)

零部件材料


Q41M手动法兰式高温球阀主要零部件材料
序号零部件名称材料
1阀体球墨铸铁、碳素钢、铸不锈钢
2密封圈(M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3不锈钢
4填料聚四氟乙烯
5填料压盖QT450-10球墨铸铁
6阀杆碳素钢、铬不锈钢
7手柄碳钢

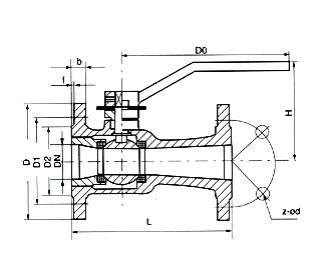

连接尺寸

Q41M手动法兰式高温球阀主要连接尺寸(mm)
型号规格尺寸
LDD1D2z-φdHb
Q41M-16151309565454-148514
2015010575554-149516
2516011585654-1410316
32180135100784-1810518
40200145110854-1812018
502301601251004-1819520
652901801451204-1819520
803101951601358-1821522
1003502151801558-1825324
