闸阀系列
您当前位置:网站首页 >> 产品中心 >> 闸阀系列

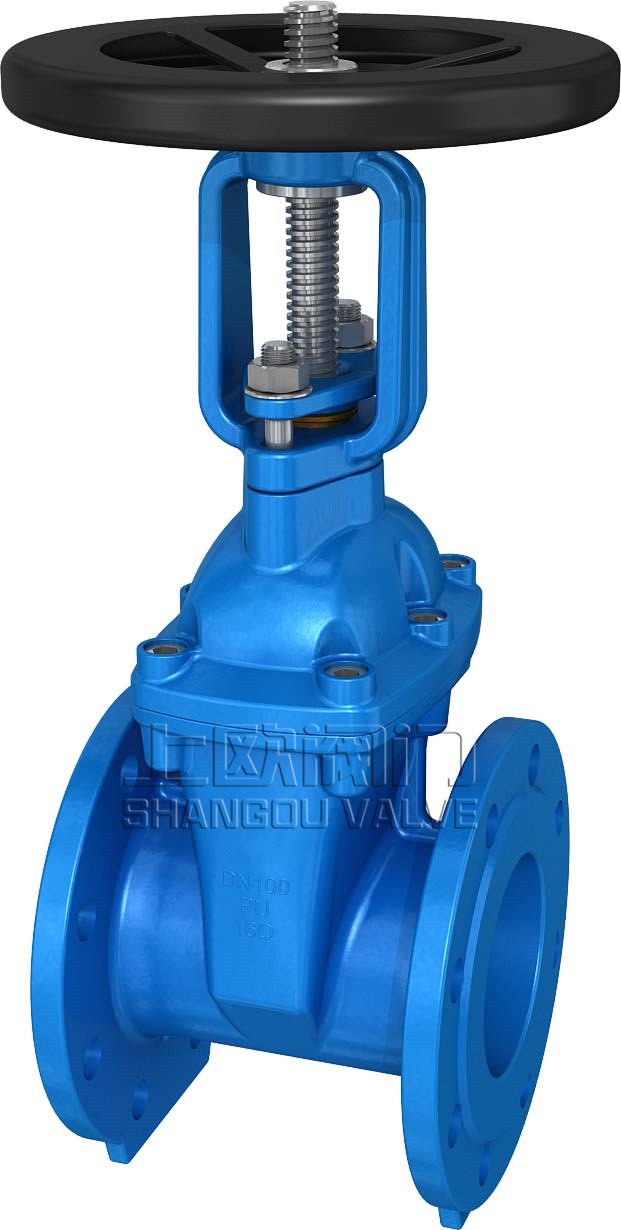

Z41X明杆弹性座封闸阀

Z41明杆弹性座封闸阀除具有弹性座封闸阀的优点之外,并可以较直观显示阀门开度,启闭迅速可靠,故常应用于消防及工业系统。一般安装于距地面较高位置。

概述

Z41X明杆弹性座封闸阀规格及类别,应符合管道设计文件的要求

Z41X明杆弹性座封闸阀的型号应注明依据的国标编号要求。若是企业标准,应注明型号的相关说明。

Z41X明杆弹性座封闸阀工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的

Z41X明杆弹性座封闸阀制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。本类阀门在管道

型号:Z41X

公称通径DN:40-400

使用压力MPa:1.0-6.4

连接方式:法兰

形式:自动

主要功能:开关

使用介质:水

材质:铸铁 铸钢 不锈钢

标准:国标机械部标准或定做非标



       Z41X明杆弹性座封闸阀除具有弹性座封闸阀的优点之外,并可以较直观显示阀门开度,启闭迅速可靠,故常应用于消防及工业系统。一般安装于距地面较高位置。

主要技术参数

公称压力:1 0~2 5MPa

公称通径:50--400mm

工作温度:O~80℃

适用介质:水、油、气等

法兰标准:GB/T 17241.6 GB9113

试验标准:GBl3927 APl598

结构示意图

 mgtxzf01 (2).jpg

主要零部件材料





零件名称



1

手

可锻铸铁

2

阀杆螺母

铜合金

3

支

灰铸铁、球墨铸铁、铸钢

4

压

球墨铸铁、铸钢

5

密封圈

丁腈橡胶、三元乙丙

6

阀

不锈钢

7

中口垫

丁腈橡胶、三元乙丙

8

闸

球墨铸铁+三元乙丙或丁腈橡胶

9

阀

灰铸铁、球墨铸铁、铸钢



主要连接外型尺寸



DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

Hmin (全关)

322

332

350

420

581

581

736

882

1109

1300

1380

Hmix (全开)

374

398

429

524

721

736

942

1013

1117

1655

1805



安装事项

1、明杆闸阀的手轮、手柄以及传动结构是不允许做起吊使用,并且严禁碰撞,避免破损;

2、明杆闸阀应该垂直安装,就是将阀杆安置在垂直位置,手轮放在顶端;

3、带有旁通阀的明杆闸阀在使用前应该先将旁通阀打开;

4、带有传动机构的闸阀要按照指定的安装说明书进行安置;

5、如果经常使用明杆闸阀,最少每个月就要进行清洗、润滑一次。

服务承诺

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
