旋球阀
您当前位置:网站首页 >> 产品中心 >> 旋球阀

硬碰硬旋球阀

硬碰硬旋球阀,双向流硬碰硬旋球阀主要用来对介质进行截断与调节,这部分硬碰硬旋球阀在整个系统中所占比重大、用量多,要求硬碰硬旋球阀经久耐用性价比高,同时应能在介质正向流时进行调节与载断,在压差变换或检修时又可以防止介质倒流,即拥有双向切断功能。日前,这部分阀在管网系统上,硬碰硬旋球阀主要应用的有截止阀、闸阀、蝶阀以及球阀。

产品概述与用途

    双向流硬碰硬旋球阀主要用来对介质进行截断与调节,这部分硬碰硬旋球阀在整个系统中所占比重大、用量多,要求硬碰硬旋球阀经久耐用性价比高,同时应能在介质正向流时进行调节与载断,在压差变换或检修时又可以防止介质倒流,即拥有双向切断功能。日前,这部分阀在管网系统上,硬碰硬旋球阀主要应用的有截止阀、闸阀、蝶阀以及球阀。

工作原理

1、主要类型:本阀门的主要类型有:蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。

2、工作作原理:阀芯的密封面为三次曲面,阀座的密封面为1次圆锥面。在密封点处,阀座面实际上是阀芯三次曲面的切面(见图),因而其结合十分完美。有适 应(中心自动定位重合)和补偿磨损功能因为转动中心偏离阀芯几何中心就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断前进、向外胀的实 际效果,其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。打开各不同角度变化图:双向流阀门的最主要功能是既能在正向压力时密封良好,在反向压力或反向压 力大于正向压力时也能密封良好。当正向压力作用时,介质压力推动阀板向前移动,阀杆变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密 封良好。当反向压力作用时,介质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座密封面紧贴阀板密封面传递压力,将阀座推向阀杆极限变形位置,使之 密封良好。

驱动方式


连接型式


双向流硬碰硬旋球阀驱动方式

驱动方式

手动

蜗杆

液动

电动

气动

型号

GWXDF207

GWXDF3207

GWXDF7207

GWXDF9207

GWXDF6207

型号

GWXDF204

GWXDF3204

GWXDF7204

GWXDF9204

GWXDF6204

密封面材料

双向流硬碰硬旋球阀壳体材料

代号

Z

Q

C

I

P

R

材料

灰铸铁

球墨铸铁

WCB

1Cr5Mo、ZG1Cr5Mo

1Cr18Ni9Ti ZG1Cr18Ni9Ti

1Cr18Ni12MoTi、 ZG1Cr18Ni12MoTi

公称压力

双向流硬碰硬旋球阀技术性能规范

公称通径(mm)

公称压力(Mpa)

试验压力(Mpa)

适用温度(℃)

适用介质

壳体强度试验

正向密封试验

反向密封试验

DN50~3000mm

0.6

0.9

0.66

0.66

未注明为0~80℃可生产0~200℃

清水、污水、油品等

1.0

1.5

1.1

1.1

1.6

2.4

1.76

1.76

2.5

3.75

2.76

2.76

4.0

6.0

4.4

4.4

技术性能规范

双向流硬碰硬旋球阀主要设计制造标准

标准内容

标准号

标准名称

法兰标准

GB/T9113-2000

整体钢制管法兰

GB/T17241.6-1998

整体铸铁管法兰

结构长度标准

GB/T1221-2005

金属阀门结构长度

压力试验标准

GB/T13927-1992

通用阀门压力试验

JB/T9092-1999

阀门的试验检验

结构设计标准

GB/T12237-1989

通用阀门法兰和对焊连接钢制球阀

GB/T12238-1989

通用阀门法兰和对夹连接蝶阀

使用材料标准

GB/T12226-1989

通用阀门灰铸铁件技术条件

GB/12227-1989

通用阀门球墨铸铁技术条件

GB/T12229-1989

通用阀门碳素铸件技术条件

GB/T12230-1989

通用阀门奥式体钢铸件技术条件

技术性能规范

双向流硬碰硬旋球阀主要零件材料

零部件名称

材料名称或代号

阀体

灰铸铁、球墨铸铁、WCB、碳钢

阀板

WCB、Q235、不锈钢

阀杆

不锈钢

阀座

WCB、Q235、不锈钢

主要设计制造标准

双向流硬碰硬旋球阀主要设计制造标准

标准内容

标准号

标准名称

法兰标准

GB/T9113-2000

整体钢制管法兰

GB/T17241.6-1998

整体铸铁管法兰

结构长度标准

GB/T1221-2005

金属阀门结构长度

压力试验标准

GB/T13927-1992

通用阀门压力试验

JB/T9092-1999

阀门的试验检验

结构设计标准

GB/T12237-1989

通用阀门法兰和对焊连接钢制球阀

GB/T12238-1989

通用阀门法兰和对夹连接蝶阀

使用材料标准

GB/T12226-1989

通用阀门灰铸铁件技术条件

GB/12227-1989

通用阀门球墨铸铁技术条件

GB/T12229-1989

通用阀门碳素铸件技术条件

GB/T12230-1989

通用阀门奥式体钢铸件技术条件


主要零件材料

双向流硬碰硬旋球阀技术性能规范

公称通径(mm)

公称压力(MPa)

试验压力(MPa)

适用温 度(℃)

适用 介质

壳体强度试验

正向密封试验

反向密封试验

DN50~500

1.0

1.5

1.1

1.1

未注明为80℃以下, 可生产200℃ 以下

清水、污水、油品等





驱动方式

双向流硬碰硬旋球阀连接型式

代号

4

连接型式

法兰

电动头参数表

双向流硬碰硬旋球阀电动头参数表

阀门公称通径(mm)

电动执行器型号规格

最大控制转距(Nm)

输出转速(r/min)

电机功率(kw)

电机堵转电流(A)

50

SMR-10

100

18

0.25

7.21

65

SMR-10

100

18

0.25

7.21

80

SMR-20

200

18

0.55

15.4

100

SMR-20

200

18

0.55

15.4

125

SMR-40

300

18

0.75

18.34

150

SMR-40

450

18

1.1

28.00

200

SMR-60

450

18

1.1

28.00

250

SMR-100

900

18

2.2

36.75

300

SMR-100

900

18

2.2

36.75

350

Z120-18

1200

18

3.0

55.30

400

Z250-18

2500

18

5.5

84.35

450

Z350-10

3500

10

4.0

62.09

500

Z500-10

5000

10

5.5

84.35

600

Q600-0.5

6000

0.5

0.75

18.34

700

Q800-0.5

8000

0.5

1.1

28.00

800

Q1200-0.5

12000

0.5

1.5

28.14

900

Q1600-0.5

16000

0.5

2.2

36.75

1000

Q2000-0.5

20000

0.5

3.0

55.30

1200

Q3000-0.5

30000

0.5

4.0

62.09

1400

Q4000-0.5

40000

0.5

4.0

62.09

1600

Q6300-0.25

63000

0.25

5.5

84.35

1800

Q8000-0.25

80000

0.25

5.5

84.35

2000

Q12000-0.125

120000

0.125

5.5

84.35

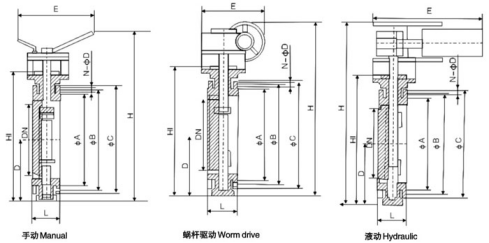

安装尺寸表


双向流硬碰硬旋球阀安装尺寸表

通径DN

A

B

C

D

E

H

L

N__Фd

手动

气动

电动

手动

气动

电动

对夹式

法兰式

对夹式

法兰式

50

88

110

140

112

200

245

255

350

625

530

43

108

4-14

4-14

65

108

130

160

115

200

245

255

370

625

530

46

112

4-14

4-14

80

124

150

190

120

200

245

255

380

645

565

64

114

4-18

4-18

100

144

170

210

138

200

355

255

420

675

600

64

127

4-18

4-18

125

174

200

240

164

200

355

255

460

715

640

70

140

4-18

8-18

150

199

225

265

175

280

355

315

55

800

705

76

140

4-18

8-18

200

254

280

320

200

425

250

315

760

850

775

89

152

4-18

8-18

250

309

335

375

230

425

250

315

830

925

945

114

165

4-18

12-18

300

363

395

440

260

560

450

315

895

1035

1070

114

178

4-22

12-22

350

413

445

490

300

560

450

315

950

1070

1140

127

190

4-22

12-22

400

463

495

540

340

580

450

315

1190

1190

1210

140

216

4-22

16-22

450

518

550

595

350

580

650

714

1255

1250

1335

152

222

4-22

16-22

500

568

600

645

380

580

650

714

1305

1290

1415

152

229

4-22

20-22

600

667

705

755

450

660

850

810

1340

1455

1605

178

267

4-M24

20-26

700

772

810

860

480

550

850

810

1520

1585

1844

229

292

4-M24

24-26

800

878

920

975

530

550

1250

810

1710

1700

2040

241

318

4-M27

24-30

900

978

1020

1075

580

550

1250

863

1810

1965

2255

241

330

4-M27

24-30

1000

1078

1120

1175

650

750

1250

863

1960

2015

2380

300

-

-

-
