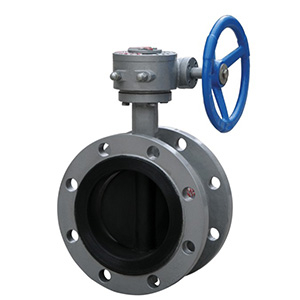

D341J-10蜗轮法兰式全衬胶蝶阀

D341J-10蜗轮法兰式全衬胶蝶阀阀 轴的密封由蝶板与阀座之间的旋转面加橡胶来控制,采用带有橡胶密封表面和橡胶包衬蝶板,保证阀轴不与腔内流体介质接触,严密的密封性能,超长的使用寿命, 可作快速切断或调节流量之用,适用于要求可靠密封和良好调节特性的场合。

产品概述

D341J-10蜗轮法兰式全衬胶蝶阀 轴的密封由蝶板与阀座之间的旋转面加橡胶来控制,采用带有橡胶密封表面和橡胶包衬蝶板,保证阀轴不与腔内流体介质接触,严密的密封性能,超长的使用寿命, 可作快速切断或调节流量之用,适用于要求可靠密封和良好调节特性的场合。D341J-10蜗轮法兰式全衬胶蝶阀用于温度≤85℃,公称压力≤1.6MPa 的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

其主要特点

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

衬胶蝶阀D341J采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

主要技术参数

D341J-10蜗轮法兰式全衬胶蝶阀主要技术参数

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4


密封试验

0.66

1.1

1.76


气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

主要零件的材质

D341J-10蜗轮法兰式全衬胶蝶阀主要零件的材质

零件名称

材料

阀体

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

密封圈

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

填料

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

密封材料选用和适用温度

D341J-10蜗轮法兰式全衬胶蝶阀密封材料选用和适用温度

材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

X或or J

XA或or JA

XB或or JB

XC、JC或or F

XD或or JD

XE或or JE

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

适用工作温度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃

主要外形连接尺寸

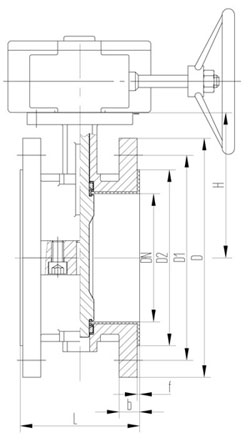

D341J-10蜗轮法兰式全衬胶蝶阀主要外形连接尺寸(mm)

公称通径
DN(mm)

L

D

D1

D2

b

f

z-φd

H

50

108

160

125

99

16

3

4-φ18

112

65

112

180

145

118

18

3

4-φ18

122

80

114

195

160

132

18

3

4-φ18

129

100

127

215

180

155

20

3

8-φ18

142

125

140

245

210

184

22

3

8-φ18

157

150

140

280

240

210

22

3

8-φ23

170

200

152

335

295

256

22

3

8-φ23

210

250

165

390

350

319

24

3

12-φ23

246

300

178

440

400

368

26

4

12-φ23

274

350

190

500

460

428

26

4

16-φ23

320

400

216

565

515

480

26

4

16-φ25

340

450

222

615

565

532

26

4

20-φ25

365

500

229

670

620

585

28

4

20-φ25

410

600

267

780

725

685

34

5

20-φ30

470

700

292

895

840

794

34

5

24-φ30

500

800

318

1010

950

901

36

5

24-φ34

580

900

330

1110

1050

1001

38

5

28-φ34

670

1000

410

1220

1160

1120

38

5

28-φ34

796

1200

470

1450

1380

1325

44

5

32-φ41

868

声明

本文中所有文字、数据、图片均只适用于参考,D341J-10蜗轮法兰式全衬胶蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们
