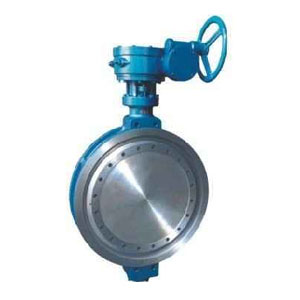

D373H蜗轮传动对夹式硬密封蝶阀PN10~PN25

D373H蜗轮传动对夹式硬密封蝶阀PN10~PN25是工开阀门引进国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构。

产品概述

D373H蜗轮传动对夹式硬密封蝶阀PN10~PN25是工开阀门引进国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

产品特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

技术参数

D373H蜗轮传动对夹式硬密封蝶阀PN10~PN25主要技术参数
公称通经DN(mm)50~2000
公称压力PN(Mpa)0.61.01.62.5
密封试验(Mpa)0.661.11.762.75
强度试验(Mpa)0.91.52.43.75
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

零部件材料

D373H蜗轮传动对夹式硬密封蝶阀PN10~PN25主要零部件材料
零件名称材料
阀体WCB、合金钢、不锈钢、QT450-10
蝶板WCB、合金钢、不锈钢、QT450-10
阀轴2Cr13不锈钢、合金钢
密封圈不锈钢圈
填料柔性石墨

采用标准

D373H蜗轮传动对夹式硬密封蝶阀PN10~PN25采用标准
制造标准JB/T 8527-97
法兰标准GB9113-2000
结构长度标准GB12221-89
检验标准GB/T 13927-92

外形连接尺寸

D373H蜗轮传动对夹式硬密封蝶阀PN10~PN25主要外形连接尺寸(mm)
公称通经(DN)主要尺寸法兰尺寸和螺栓规格
1.0MPa1.6MPa2.5MPa
LHH1D14-Ф-MD14-Ф-MD14-Ф-M
5043350112125Ф18125Ф18125Ф18
6546370115145Ф18145Ф18145Ф18
8049380120160Ф18160Ф18160Ф18
10056420138180Ф18180Ф18190Ф23
12564460164210Ф18210Ф18220Ф27
15070555175240Ф23240Ф23250Ф27
20071605208295M20295M20310M24
25076680243350M20355M24370M27
30083800283400M20410M24430M27
35092835310460M20470M24490M30
400102915340515M24525M27550M33
450114960380565M24585M27600M33
5001271020410620M24650M30660M33
6001541225470725M27770M33770M36
7001651355550840M27840M33875M39
8001901470640950M30950M36990M45
90020315457101050M301050M361090M45
100021617957701160M331170M391210M52
120025419658901380M361390M451420M52

安装注事事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
