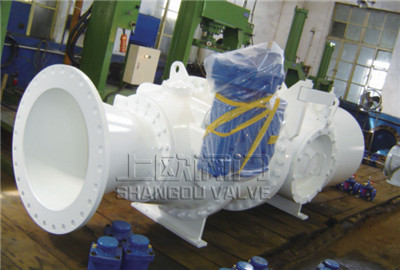

电动锥形阀

电动锥形阀是上欧公司根据进口产品的设计原理,结合国内地形条件和工况要求而开发设计的新型产品,通常作为水轮发电机组旁通阀的自由排放阀,和连续排放流量控制。该产品采用了倒置锥形柱塞阀芯结构,所以叫锥形阀。锥形阀有优越的消能效果,所以也叫消能阀,锥形阀常用于农田灌溉,所以又名灌溉阀。

产品说明

            电动锥形阀是上欧公司根据进口产品的设计原理,结合国内地形条件和工况要求而开发设计的新型产品,通常作为水轮发电机组旁通阀的自由排放阀,和连续排放流量控制。该产品采用了倒置锥形柱塞阀芯结构,所以叫锥形阀。锥形阀有优越的消能效果,所以也叫消能阀,锥形阀常用于农田灌溉,所以又名灌溉阀。

结构特点

    电动锥形阀由埋设管、阀体、套筒、电动装置、丝杆、连杆等几个部分组成,其结构为外套筒形式,即阀体固定,它是采用丝杆螺母伸缩动作,带动外套筒上下动作,达到阀门的启闭目的

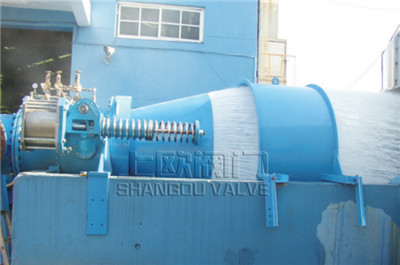

   电动锥形阀具有结构简单,重量轻,消能效果好,操作灵活,维护方便,运行可靠,启闭力小等特点。本阀在泄流时喷出水舌为喇叭状,空中扩散掺气,消能效果好,一般都不需要做消能措施,如果设置为淹没式出流,侧水下的消能也很简单。该锥形阀广泛用于水利,水电,水库等工程上

产品用途

      电动锥形阀作为水轮发电机组旁通阀的自由排放阀,或是连续排放流量控制。由于采用了倒置锥形柱塞阀芯而得名,简称锥形阀,又因其具有优异的消能效果,故又称消能阀。锥形阀除了在流道终端设置有锥形阀芯之外,所有运动部件全部设置在阀门的过流通道外部,使得阀体内部流道通常顺滑,流量大而压降损耗少,其在整个工作范围内不会产生气蚀及振动;

主要性能


主要材质


序号

名称

材料

1

进口管

2

密封圈

NBR

3

翼板

球墨铸铁/低合金钢/碳钢

4

套筒闸

不锈钢

5

阀座

合金不锈钢

6

喷管

铸铁/不锈钢/低合金钢/碳钢

7

驱动壁

球墨铸铁/不锈钢

8

导流器

不锈钢

9

出口管

10

阀轴

不锈钢

11

驱动机

德国AUMA或客户指定

12

阀体

球墨铸铁/低合金钢/碳钢

连接尺寸








DN

D

D1

N-d

A

B

B1

L

L1

L2

L3

H

H1

R

重量Kg

800

1015

950

24-33

920

1250

830

740

1160

1152

148

1085

150

850

1210

1000

1230

1160

28-36

1260

1500

1250

1460

1930

1400

375

1828

200

1050

2935

1200

1455

1380

32-39

1434

1696

1400

1520

1925

1603

410

1872

200

1250

3200

1400

1675

1590

36-42

1660

1870

1600

1340

2210

1790

437

1894

200

1450

4900

1600

1915

1820

40-48

1866

2100

1700

1530

2130

2150

600

2060

200

1650

6605

注:本电动锥形阀可按用户要求设计制造
