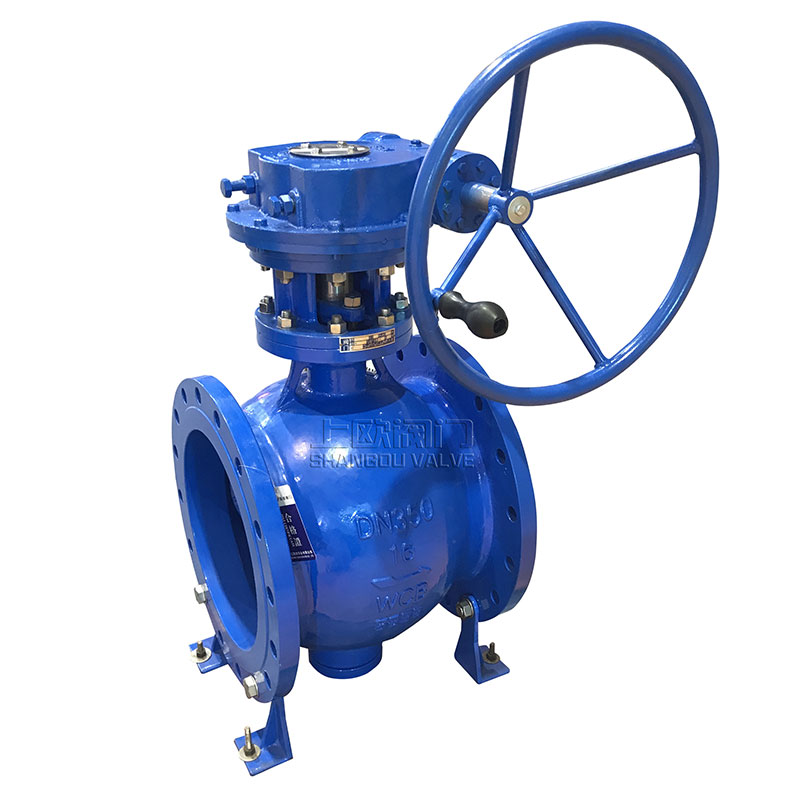

侧装式偏心半球阀

侧装式偏心半球阀结构设计类似三偏心硬密封蝶阀,此球阀具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。具有启闭无磨擦, 密封面可实现自清洁,使用寿命长的特点,此外,调整或更换密封副,阀门可继续使用,避免了现行众多阀门密封失效整台报废的弊端,节省成本。

侧装式偏心半球阀概述

       侧装偏心半球阀结构设计类似三偏心硬密封蝶阀,此球阀具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。具有启闭无磨擦, 密封面可实现自清洁,使用寿命长的特点,此外,调整或更换密封副,阀门可继续使用,避免了现行众多阀门密封失效整台报废的弊端,节省成本。

侧装式偏心半球阀结构特点

1:阀座设外台阶与阀体内台阶相配合,防止 了球体与阀座发生卡阻或脱离现象;

2: 利用偏心阀体、偏心球体和阀座、阀杆作放置无运动时,在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好密封的目的,所以偏心半球阀密封性能安全可靠;阀门启闭时,球体与阀座完全脱开。消除了密封件的磨损,克服了传统球阀阀座与球体密封面始终磨损的问题

3:非金属弹性材料被嵌于金属座中,阀座金属密封面收到良好的保护;

4:全开时流通能力大、压力损失小,且介质不会沉积在阀体中内;

5:使用寿命长,密封副耐磨,且有补偿量,阀座可调整或更换。

侧装式偏心半球阀工作原理

    执行器(或扳手)带动阀杆迫使关闭件球体绕中心A转动,球体自B点移至C点,此时相对阀门中心点O,从B到C的轨迹为一凸轮状偏心,右旋进入阀座是阀门关闭保持优良密封,该产品按凸轮原理设计,阀门关闭件从开启到关闭过程中,作用在阀座上的力逐渐增加,即关闭件表面与阀座由完全脱离至接触,并逐渐增大密封比压,直至完全密封,反之为开。见下图:

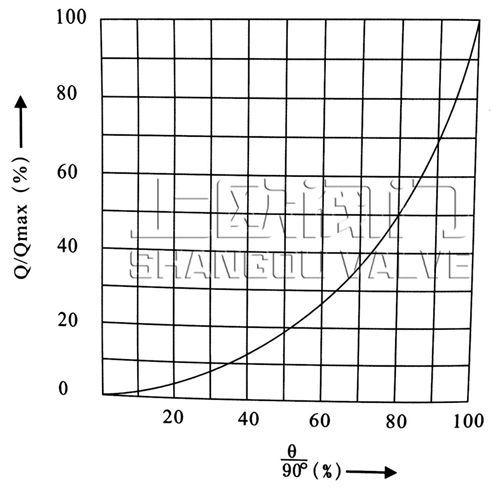

          侧装偏心半球阀工作原理图.JPG                侧装偏心半球阀等百分比流量特性曲线图.jpg

                  工作原理图                                 等百分比流量曲线图

适用范围

 半球阀产品按用途分为:通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。在石油、化工、冶金、电力、燃气、排灰、喷煤粉等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。

侧装式偏心半球阀主要设计参数

 公称通径:DN50-1000 公称压力:PN1.0-10.0Mpa

材质

阀体:WCB CF8 CF8M ZG1Cr18Ni9Ti

球体:硬密封:ZG1Cr18Ni9Ti 软密封:CF8/CF8M

阀座:硬密封:2Cr13、1Cr18Ni9Ti 软密封:PTFE PPL

工作温度:硬密封:-40~425℃,软密封:-28~250℃

采用的主要标准

设计制造按 API6D GB/T12237-1989;

试验和检验按 AP1598 JB/T9092-1999;

法兰尺寸 GB/T9113-2000 JB/T79-1994 HG20592-1997;

结构长度按 KYV-2000

实验压力 单位:MPa

公称压力常温最大工作压力壳体实验压力气密封试验压力高压密封实验压力
1.61.62.40.61.76
2.52.53.80.62.75
4.04.06.00.64.4
6.46.49.60.67.1
Class1502.03.00.62.2
Class3005.07.50.65.5


使用范围

壳体材料阀座材料适作温度适用介质
不锈钢≤150℃水、蒸汽
         油品等
不锈钢
         stainless steel
≤250℃
不锈钢≤150℃硝酸类
不锈钢≤200℃
不锈钢≤150℃醋酸类
不锈钢
         stainless steel
≤200℃
硬质合金≤550℃蒸汽、冶
         炼、能源


主要零件材料

 阀体  阀盖GBWCBZG1Cr18Ni9TiZG0Cr18Ni12MoTiZG15Cr1Mo1v
ASTMWCBCF8CF8MWC9
球体GBZG2Cr13ZG1Cr18Ni9Ti/
         表面特殊处理
ZG0Cr18Ni12MoTi
         表面特殊处理
ZG15Cr1Mo1v
         表面特殊处理
ASTMCA15CF8+HFCF8+HFWC9+HF
阀杆GB2Cr131Cr18Ni9Ti0Cr18Ni12MoTi25Cr2Mo2v
ASTM420304316F22a
阀座GBPTFE2Cr13PTFE1Cr18Ni9TiPTFE0Cr18Ni12MoTiD517
ASTMPTFE420PTFE304PTFE316HF
填料GBPTFE柔性石墨PTFE柔性石墨PTFE柔性石墨柔性石墨
ASTMPTFE柔性石墨PTFE柔性石墨PTFE柔性石墨柔性石墨
螺栓GB250Cr18Ni90Cr18Ni915Cr1Mo1v
ASTMA193 B7A320-B8A320-B8A193 B16
螺母GB450Cr18Ni90Cr18Ni920CrMo
ASTMA194 2HA194-8A194-8A194-4

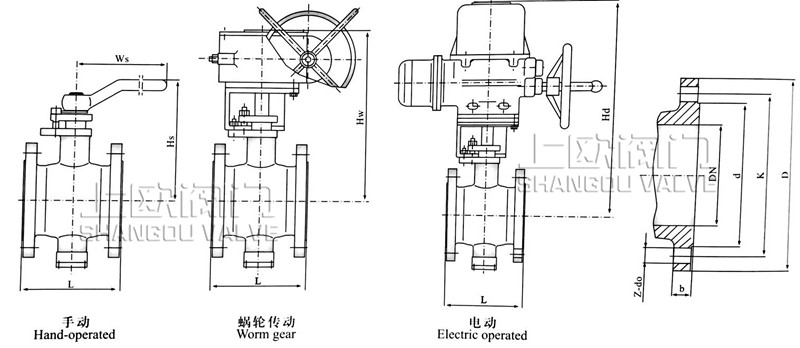

侧装式偏心半球阀主要外形和连接尺寸





公称压力PN公称通径DN尺寸(mm)Dimensions
LDKdYbZ-ΦdoWsHsHwHd
1.6MPa50124165125100-164-Φ18230164260310
65145185145120-184-Φ18250180275330
80165200160135-208-Φ18300200300360
100194220180155-208-Φ18320235335390
125210250210185-228-Φ18400260335405
150229285240210-248-Φ23500280375440
200243340295265-2612-Φ23800320410470
250297405355320-3012-Φ25100355485550
300338460410375-3012-Φ251200400530595
350400520470435-3416-Φ25--580650
400400580525485-3616-Φ30--650730
450502640585545-4020-Φ30--710790
500533715650608-4420-Φ34--760840
600686840770718-4820-Φ41--870960
700762910840788-5024-Φ41--9101080
8008641025950898-5224-Φ41--9351125
90091411251050998-5428-Φ41--9951255
1000 125511701110-5628-Φ48--10801385
1200 148513901325-5832-Φ54--11751490
1400 168515901525-6036-Φ54--12801565
2.5MP50124165125100-204-Φ18230164260310
65145185145120-228-Φ18250180275330
80165200160135-228-Φ18300200300360
100194230190160-248-Φ23320235335390
125210270220188-288-Φ25400260355405
150229300250218-308-Φ25500280375440
200243360310278-3412-Φ25800320410470
250297425370332-3612-Φ301000355485550
300338485430390-4016-Φ301200400530595
350400555490448-4416-Φ34--580650
400400620550505-4816-Φ34--650730
450502670600555-5020-Φ34--710790
500533730660610-5220-Φ41--760840
600686845770718-5620-Φ41--870960
700762960875815-6024-Φ48--9901080
8008641085990930-6424-Φ48--9351125
900914118510901025-6628-Φ54--9951255
1000 132012101140-6828-Φ58--10801385
1200 152014201350-7232-Φ58--11751490
1400 175516401560-7836-Φ65--12801565

注:由于网页文字数量的限制,很多尺寸无法列出,如有需求欢迎您随时联系我们
