水力控制阀
您当前位置:网站首页 >> 产品中心 >> 水力控制阀

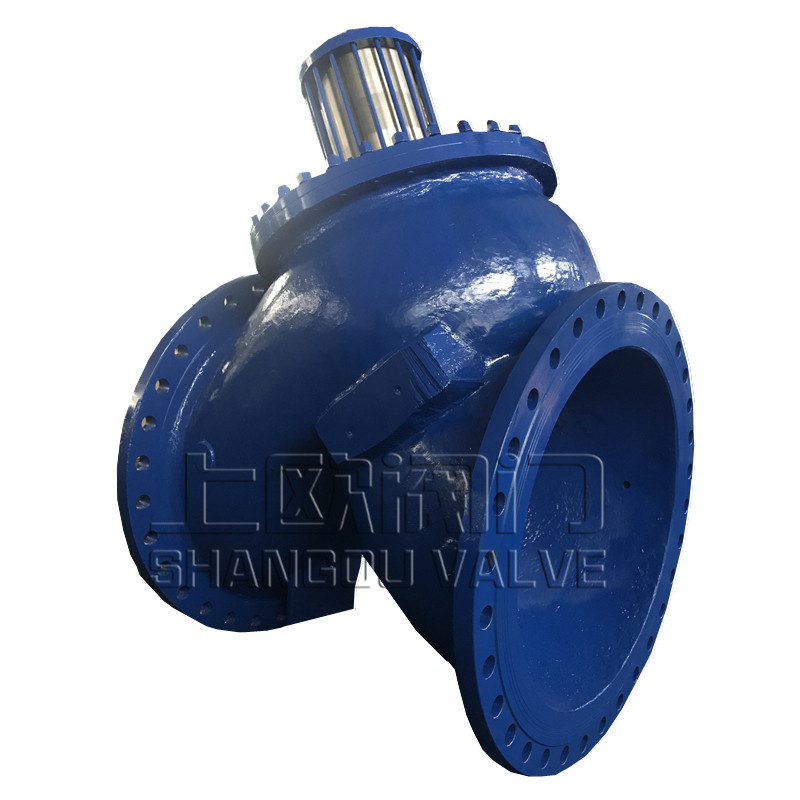

多功能水泵控制阀JD745X-(10/16/25)

多功能水泵控制阀一般分为隔膜式或活塞式两大类,它们工作原理相同。阀门驱动装置采用双腔控制结构,即在隔膜(或活塞)下腔与下游处单独隔出一个控制室:本系列阀门是通过主阀内双腔与外装的导阀、导管、调节阀和压力表等连接组合成使用场所、目的及功能不同的阀门。

多功能水泵控制阀结构特点

多功能水泵水力控制阀一般分为隔膜式或活塞式两大类,它们工作原理相同。阀门驱动装置采用双腔控制结构,即在隔膜(或活塞)下腔与下游处单独隔出一个控制室:本系列阀门是通过主阀内双腔与外装的导阀、导管、调节阀和压力表等连接组合成使用场所、目的及功能不同的阀门。

多功能水泵控制阀主要型号名称

多功能水泵控制阀JD745X

水力(遥控)浮球阀F745X

可调式减压阀YX741X

安全泄放阀(泄压/持压阀)AX742X

电动遥控阀J145X

流量控制阀L715X

技术参数

阀体

连接方式

强度实验

密封实验

适用温度(℃)

适用介质

Y

法兰连接

1.5倍公称压力

1.1倍公称压力

80

水、油品

设计与应用标准

1、设计与制造标准:JB/T 10674-20662、

2、法兰连接标准:JB/T 78-1994JB/T 79-1994

3、结构长度标准:GB/T 12221-2005、厂标

4、检验与实验标准:JB/T 9092-1999JB/T 10647-2006、GB/T 12245-1989

多功能水泵控制阀动作原理

     多功能水泵水力控制阀通过一个双腔控制室,利用液压原理控制主阀板缓慢开启或处于调节状态。活塞式的阀门还可以在阀盖上配置调节螺杆装置,因而可以控制阀门的最大开启度和流量,并在必要时可以手动关阀。

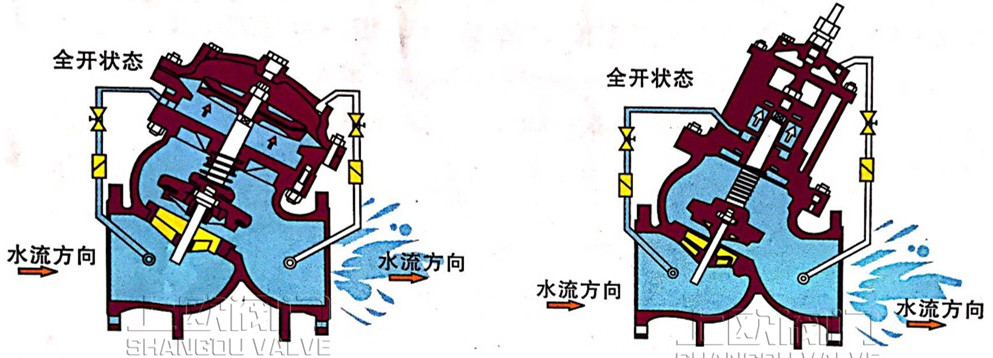

全开状态:

当水泵启动后,阀门进水口压力上升,压力水一方面推动主阀板开启,另一方面通过导管系统进入膜片(活塞)下腔,而膜片(活塞)上腔的水通过导管系统泄入压力低的阀门出水口,而阀门在二合力的作用下缓慢开启。

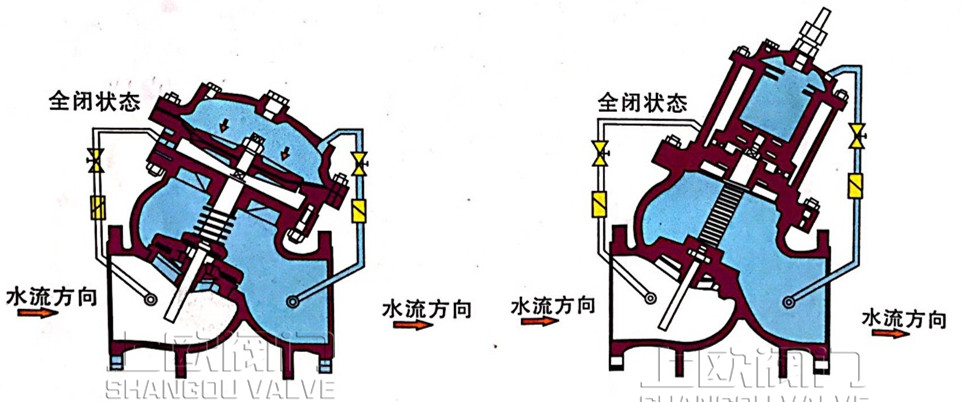

全闭状态:

     当水泵停机后。阀门中的水流速度降低,在接于近零时,主阀板在弹簧力和自身重力作用下快速关闭,而阀后的压力水通过导管系统返回膜片(活塞)上腔,并推动固定阀杆上的小阀板缓慢关闭

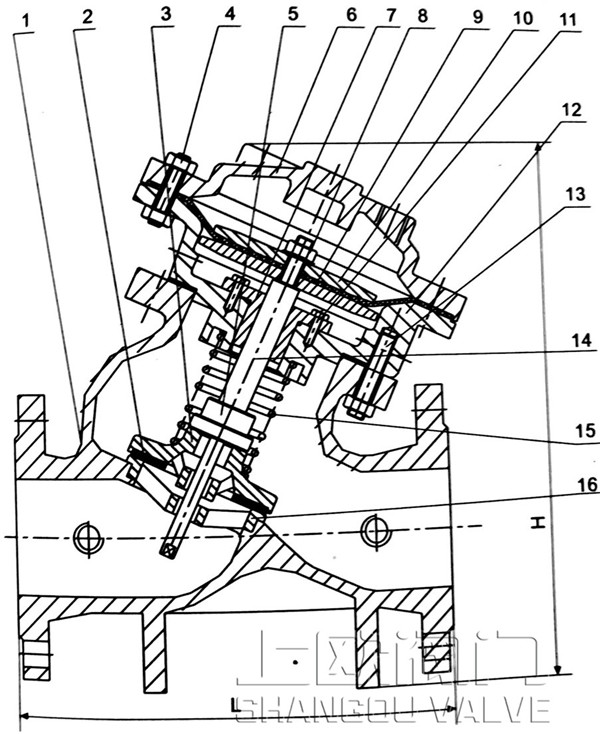

多功能水泵水力控制阀主阀(隔膜式)结构图




隔膜式多功能水泵水力控制阀主要零件及材料

序号

零件名称

主要材料

1

阀体

铸铁、铸钢、不锈钢

2

密封圈

丁晴橡胶

3

阀板

球铁,铸钢

4

螺栓、螺母

碳素钢

5

小阀板

铸钢、不锈钢

6

阀盖

铸铁、铸钢、不锈钢

7

导向套

球铁、黄铜

8

螺杆螺母

碳素钢

9

膜片

铸铁、铸钢、不锈钢

10

膜片压板

球铁、碳素钢

11

导向套螺钉

碳素钢

12

膜片座

铸铁、铸钢、不锈钢

13

螺栓

碳素钢

14

阀杆

不锈钢

15

压缩弹簧

不锈钢

16

阀座

碳素钢

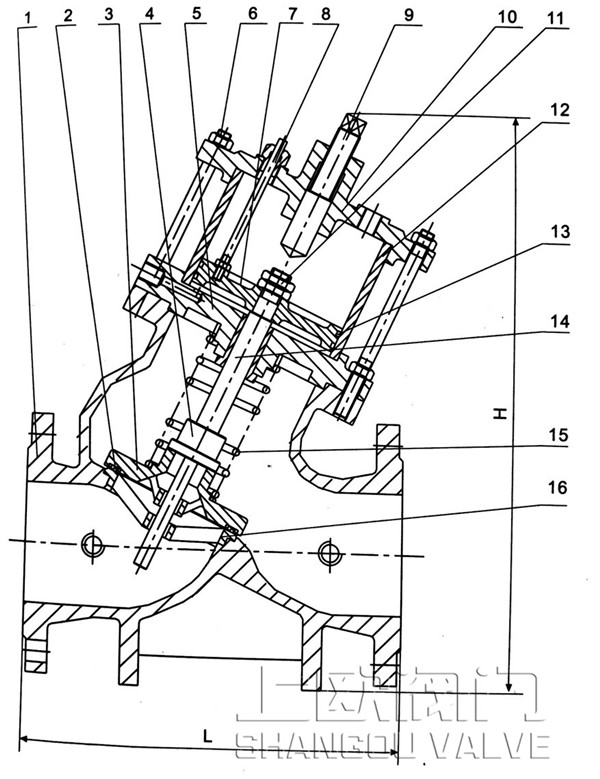

多功能水泵水力控制阀主阀(活塞式)结构图


多功能水泵水力控制阀主阀(活塞式)主要零件及材料

序号

零件名称

主要材料

1

阀体

铸铁、铸钢、不锈钢

2

密封圈

丁晴橡胶

3

阀板

球铁,铸钢

4

小阀板

不锈钢

5

活塞座

铸钢、球铁

6

螺柱螺母

碳素钢

7

活塞

球铁、黄铜

8

指示杆

不锈钢

9

调节螺杆

不锈钢

10

阀盖

铸铁、铸钢、不锈钢

11

阀杆螺母

碳素钢

12

活塞缸

不锈钢

13

O型圈

丁晴橡胶

14

阀杆

不锈钢

15

压缩弹簧

不锈钢

16

阀座

碳素钢、不锈钢

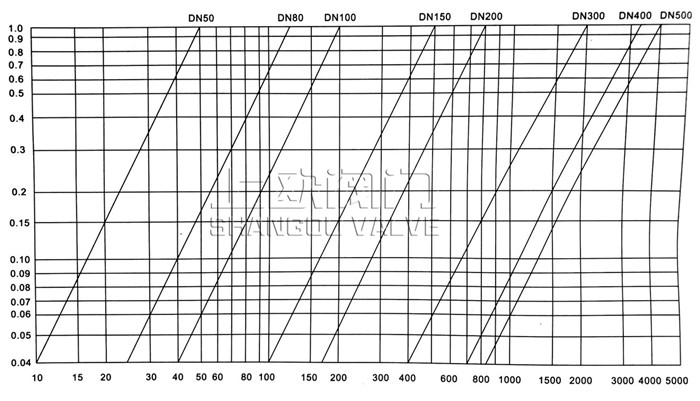

基本流量压差特性曲线图


主要外形尺寸(法兰连接尺寸按JB/T 78-1994JB/T 79-1994



<td style="BORDER-TOP: #f0f0f0; BORDER-RIGHT: windowtext 1px solid; BORDER-BOTTOM: windowtext 1px solid; PADDING-BOTTOM: 0px; PADDING-TOP: 0px; PADDING-LEFT: 7px; BORDER-LEFT: windowtext 1px solid; PADDING-RIGHT: 7pxyle="FONT-SIZE: 14px; FONT-FAMILY: 宋体">200

公称通径

L

L1

H

隔膜式

H

活塞式

D

D1

Z-Φd






PN10

PN16

PN10

PN16

PN10

PN16

50

203

203

270

540

160

125

4-18

65

216

216

340

600

180

145

4-18

80

241

241

400

660

195

160

4-18

4-18

100

292

292

440

760

215

180

8-18

125

330

330

460

810

245

210

8-18

150

394

356

500

860

285

240

8-23

457

495

640

880

335

295

8-23

12-23

250

533

622

680

950

390

405

350

355

12-23

12-25

300

610

698

820

1020

440

460

400

410

12-23

12-25

350

686

787

950

1100

500

520

460

470

16-23

16-25

400

762

914

980

1250

565

580

515

525

16-25

16-30

450

864

978

1050

1350

615

640

565

585

20-25

20-30

500

914

978

1120

1550

670

715

620

650

20-25

20-34

600

1067

1200

1400

1600

780

840

725

770

20-30

<p

700

1150

1450

1650

1850

895

910

840

840

24-30

24-41

800

1300

1560

1950

2050

1010

1025

950

950

24-34

24-41

900

1450

1800

/

2250

1115

/

1050

/

28-34

/

1000

1600

2000

/

2500

1230

/

1160

/

28-34

/

1200

1800

/

/


1455

/

1380

/

32-41

/

1400

2100

/

/


1675

/

1590

/

36-48

/

1600

2250

/

/


1915

/

1820

/

40-54

/

1800

2400

/

/


2115

/

2020

/

44-54

/
