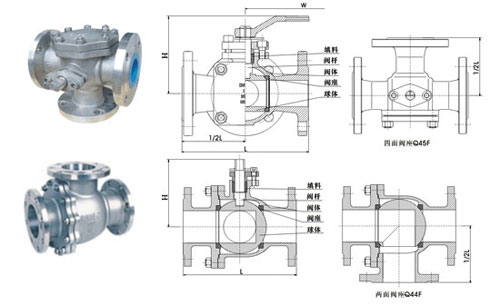

Q45F不锈钢T型三通球阀

Q45F不锈钢T型三通球阀是四阀座密封三通球阀,造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

产品概述

Q45F不锈钢T型三通球阀是四阀座密封三通球阀,造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。(如下T型流向图)

性能参数

Q45F不锈钢T型三通球阀主要性能参数
公称压力
PN(MPa)
试验压力
壳体高压液密封低压液密封
1.62.41.760.6
2.53.752.75
4.06.04.4
CLASS1503.02.2
适用工况适用介质水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度-28~350℃
应用规范连接法兰JB79-59 GB9113、
HG20592-97、ANSI B16.5
检验试验JB/T 9092-99 、API598

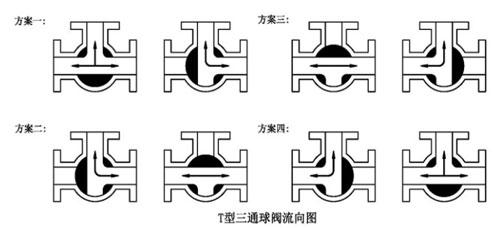

流向示意图


零件材料

Q45F不锈钢T型三通球阀主要零件材料
零件名称材质
GBASTM
阀体、阀盖WCBA216-WCB
密封圈PTFE、对位聚苯PTFE、对位聚苯
球体1Cr18Ni9TiSS 304
阀座、阀杆2Cr13A246-416
双头螺栓35CrMoAA193-B7

外形尺寸


Q45F不锈钢T型三通球阀主要外形尺寸(mm)
型号公称通径
DN(mm)
尺寸(mm)
LL2DD1D2bfZ-dHW
Q45F-16C
Q45F-16P
Q45F-16R
15150729565451424-1495130
201608010575551424-14110130
251809011585651424-18120140
32200100135100781624-18144180
40220110145110851634-18152220
502401201601251001634-23182240
652601301801451201634-18193270
802801401951601352038-18217350
1003201602151801552038-18245500
1253801902452101852238-18282600
1504402202802402102438-233191000
20055026033529526526312-233801300
25067031040535532030312-254601700
30072037046041037530312-255202100
