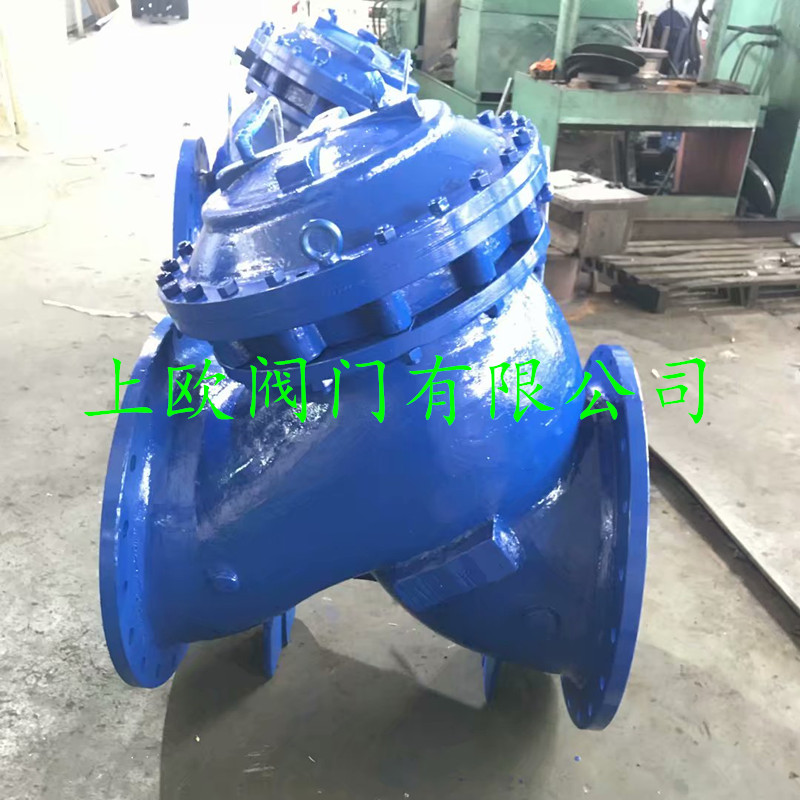

BFDS107HX活塞式泄压持压阀

用于维持主阀上游供水压力为一固定值,当上游水压力大于设定水压时,主阀迅速开启泄压。当压力低于设定压力时,主阀关闭持压。

用途

用于维持主阀上游供水压力为一固定值,当上游水压力大于设定水压时,主阀迅速开启泄压。当压力低于设定压力时,主阀关闭持压。

特点

泄压、持压值可调范围大。

全通道式阀体流量大,泄压迅速。缓闭以消除关闭水锤,缓闭速度可调。安全可靠性高。

有水压自动控制系统,并配有手动泄压装置。

调节、维护方便。

适用介质:水或物理、化学性质类似于水的液体。

介质温度:0℃-9℃。

结构及工作原理

1、 基本结构:

本阀门由主阀和外控组件组成,主阀由阀体、阀杆、阀板、阀盖、阀座、活塞和活塞缸及调整螺杆等构成,外控部件主要由先导阀、调节阀、手动球阀等组成。


2、 工作原理

①、持压、泄压持压阀在运行前,主阀在阀瓣重力作用下自然关闭,先导阀在弹簧力的作用下关闭。进口端调节阀在出厂时已调定到一定开度。开始运行时,介质进入进口端并流向主阀瓣下方,同时有部分介质通过连通管经调节阀调节流量后进入控制腔膜片(活塞)上方。另外还有部分水通过连接管直接进入先导阀口D处。这样M处存在压力介质, 先导阀阀芯受四个力作用下:重力、M处向下的水压力、弹簧的弹力和E、F两处的水压力,此四力的合力向下,使先导阀关闭。主阀瓣维持关闭状态,系统持压。



② 、泄压 随着主阀进口端处压强的升高,先导阀E腔的压强升高,当该压力值达到使先导阀阀芯所受作用力的合力向上时,压力介质将先导阀阀杆上顶使先导阀C口和F口连通。住阀控制腔膜片上方的压力介质经C口和F口迅速流入主阀出口端,主阀在控制腔膜片(活塞)上方的介质压力泄压,主阀瓣下方的压力介质迅速顶开主阀瓣,将主阀进口端的过高压力泄荷,确保系统安全。



③ 、缓闭 泄压过程中,当主阀进口端压力降到设定值以下时,先导阀的弹簧力克服M腔内的介质压力将先导阀关闭。主阀进口端的压力介质通过角式调节阀后缓慢进入主阀控制腔,主阀因此缓闭以维持主阀进口端的压力,持压减少关阀水锤。

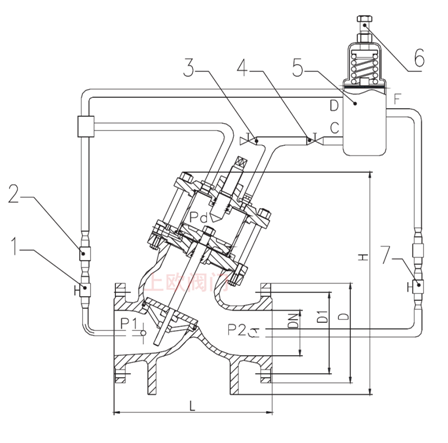

1、2、3、4、7球阀,5、先导阀,6、调节螺栓



3、手动泄压

如遇到紧急事故或者先导阀薄膜损坏、开关失灵等特殊情况下,可打开手动3球阀将主阀控制腔上腔的压力介质迅速泄出,以打开主阀达到迅速泄压的目的。
