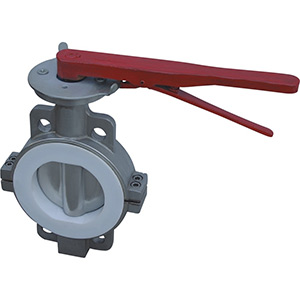

D71F4-16P不锈钢对夹式半衬蝶阀

D71F4-16P不锈钢对夹式半衬蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。 另外,蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板 受介质作用力近似相等,转矩相反,因此启闭力矩较小。

产品介绍


型号:D71F4-16P口径(DN):50~1600(mm)压力(PN):1.0~1.6(Mpa)产品价格:电议日期:15-03-30浏览:197次

产品概述

D71F4-16P不锈钢对夹式半衬蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。 另外,蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达3050%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板 受介质作用力近似相等,转矩相反,因此启闭力矩较小。

对夹式半衬蝶阀结构特点

1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏;
3.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
4.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
5.轴的径向采用O型圈与金属垫的组合;
6.阀座镶在有弹性条的阀体的槽内;
7.采用可调弹性弹子定位。定位准确,结构简单。

对夹式半衬蝶阀基本型号

D71F4-16P不锈钢对夹式半衬蝶阀基本型号

手动

DA71F/P 半衬

蜗轮传动

DA371F/P 半衬

DA71F3 全衬里

DA371F3 全衬里

DA71F4 全衬里

DA371F4 全衬里

DA71F46 全衬里

DA371F46 全衬里

气动

DA671F/P 半衬

电动

DA971F/P 半衬

DA671F3 全衬里

DA971F3 全衬里

DA671F4 全衬里

DA971F4 全衬里

DA671F46 全衬里

DA971F46 全衬里


主要零部件材料表

D71F4-16P不锈钢对夹式半衬蝶阀主要零部件材料表

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈阀

Z

C

P

R

PL

RL

1

上、下阀体

HT250

WCB

CF8

CF8M

CF3

CF3M

2

蝶板

WCB

35(锻)

CF8

CF8M

CF3

CF3M

3

蝶板轴

1Cr13

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

4

衬里层/阀座

PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)

5

O型圈

FPM(氟橡胶)

6

弹性条(垫)

Si(硅橡胶)

7

调节定位座

0Cr18Ni9

0Cr18Ni9

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

8

螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

9

螺母

45

0Cr18Ni9

0Cr18Ni9

10

手轮

Q235


注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表

声明:本文中所有文字、数据、图片均只适用于参考,D71F4-16P不锈钢对夹式半衬蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话
