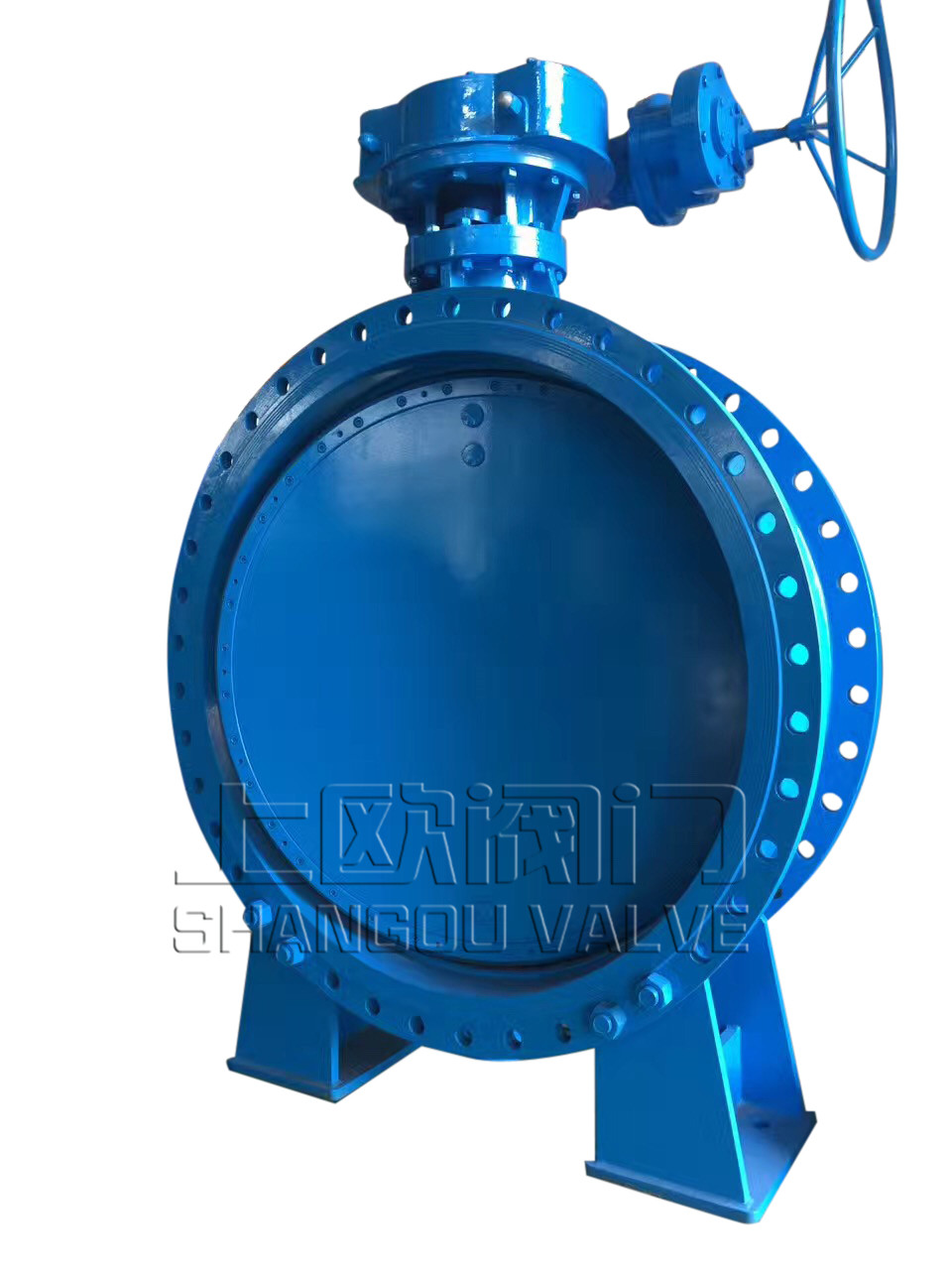

D342X型法兰式双偏心软密封蝶阀

D342X 型 法兰式双偏心软密封蝶阀PN6~PN16适用于温度≤120℃,公称压力≤1.6MPa,广泛应用在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品说明

型号:D343X 口径(DN):50~400(mm)压力(PN):0.6~1.6(Mpa)产品价格:电议日期:12-04-24浏览:231次


D343X 型 法兰式双偏心软密封蝶阀PN6PN16适用于温度≤120℃,公称压力≤16MPa,广泛应用在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品外形结构连接尺寸



D343X 型 法兰式双偏心软密封蝶阀PN6PN16外形结构连接尺寸(mm)

公称通径

结构长度

外形尺寸

连接尺寸

0.6MPa

1.0MPa

1.6MPa

mm

Inch

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

82.5

338

180

65

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

2 1/2

112

92.5

358

180

65

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

3

114

100

413

245

70

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

4

127

110

428

240

72

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

5

140

125

444

240

72

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

6

140

142.5

553

350

93

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

8

152

170

678

350

93

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

10

165

197.5

742

550

350

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

12

178

222.5

803

600

350

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

14

190

252.5

866

600

350

490

445

416

12-22

505

460

429

16-22

520

470

429

16-26

400

16

216

282.5

940

600

350

540

495

463

16-22

656

515

480

16-26

580

525

480

16-30

安装注事事项

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
