管力阀
您当前位置:网站首页 >> 产品中心 >> 管力阀

BFDG7M41HX(活塞式)管力阀

活塞式管力阀是zui新水泵出口控制阀,是继老式手动控制阀、液控蝶阀、水力控制阀后的第三代新型蝶式多功能水泵控制阀,是当前国内外结构zui新颖、性能zui先进、运行zui可靠的泵站新型控制设备。该阀适用于自动化给排水泵站的离心泵、真空泵、混流泵和轴流泵出水管道,设计有膜片式与活塞式两种控制装置,可分别适用于清水、原水类介质和污水、渣浆水类介质。产品类型上,开发有普通型、回水低压型、污水型等五种规格,以满足不同工况需求。

产品描述

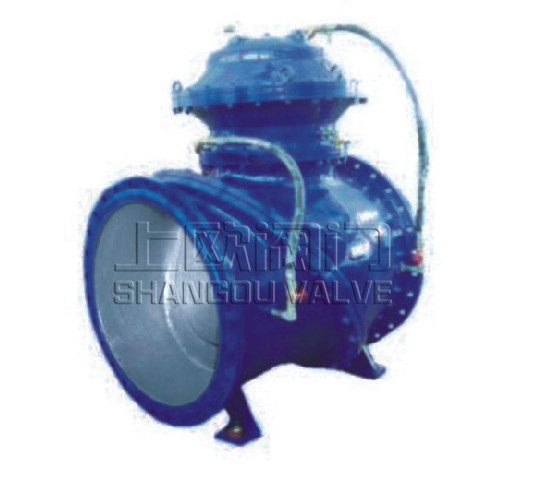

活塞式管力阀.jpg      活塞式管力阀是zui新水泵出口控制阀,是继老式手动控制阀、液控蝶阀、水力控制阀后的第三代新型蝶式多功能水泵控制阀,是当前国内外结构zui新颖、性能zui先进、运行zui可靠的泵站新型控制设备。该阀适用于自动化给排水泵站的离心泵、真空泵、混流泵和轴流泵出水管道,设计有膜片式与活塞式两种控制装置,可分别适用于清水、原水类介质和污水、渣浆水类介质。产品类型上,开发有普通型、回水低压型、污水型等五种规格,以满足不同工况需求。

产品特点

活塞式管力阀管力阀采用先进的流体设计,结构紧凑、体积小、重量轻、能耗低、运行稳,密封效果好,并且兼具电动闸阀、电动蝶阀以及止回阀的功能,具有敏捷的快关速度和可调的泄压时间,能有效消除水锤危害,保护水泵及管网系统安全。

工作原理

活塞式管力阀主要由阀体、大阀瓣、小阀瓣、阀杆、调节杆、主控缸、旁通阀、弹簧、缓闭活塞等组成。阀门的启闭由输送介质驱动,与水泵自动联锁,无需人员外力操作。当水泵启动后,水压通过进口旁通管进入控制下腔,大阀瓣在进口介质作用下,连同小阀瓣一同缓慢开启,开阀速度可根据工况要求调节。当水泵关闭时,阀门进品介质失压,大阀瓣在自力作用下自动关闭,截止了70-80%的水流介质,同时,一部份回流水通过旁通阀进入控制缸上腔,推动控制杆下行,关闭小阀瓣至完全切断介质。关闭时间可通过旁通阀调节来实现,使水锤峰值控制在规定范围内。

适用范围

活塞式管力阀结构紧凑,体积小,重量轻,特别适用于大口径管网系统,可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等行业供水系统加压输出水泵的出口处。
