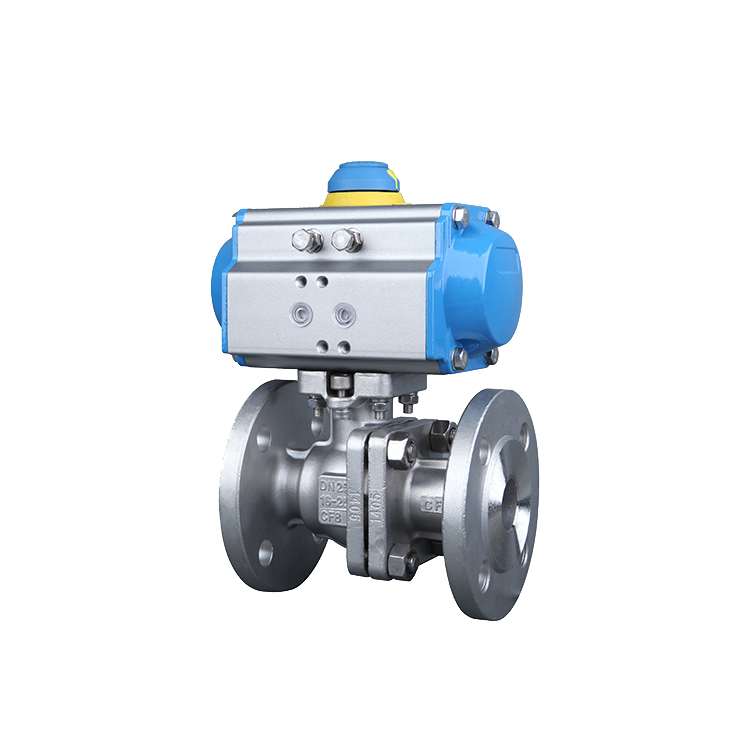

Q641型法兰直通式气动球阀

Q641气动球阀适用于工业管道上,作为启闭装置,气动球阀是由 QZ 型气动执行机构和 Q641 型法兰直通式球阀结合组成,球阀是由阀体、空心球体、阀座、阀杆、轴承等组成。气动执行机构是球阀的驱动装置,是由箱体、汽缸、活塞、活塞杆、摇杆(或齿 条),输出轴等组成。 Q641 型气动球阀通过电磁阀控制,实现阀门的开关两位动作,从而达到管道流量开关作用。该产品广泛的运用在石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶 金、煤气、供排水等系统中。可适用一切腐蚀性和非腐蚀性压力不同的气体、液体、浆液及固体粉末的管线和容器上做为开关和截止装置使用,可实现现场及远距离 操作,也可实现单独或集中控制。 该产品设计先进、结构新颖、功能齐全、安全可靠、维修方便,是一种理想的管路开关控制装置。

产品概述


Q641气动球阀适用于工业管道上,作为启闭装置,气动球阀是由 QZ 型气动执行机构和 Q641 型法兰直通式球阀结合组成,球阀是由阀体、空心球体、阀座、阀杆、轴承等组成。气动执行机构是球阀的驱动装置,是由箱体、汽缸、活塞、活塞杆、摇杆(或齿 条),输出轴等组成。 Q641 型气动球阀通过电磁阀控制,实现阀门的开关两位动作,从而达到管道流量开关作用。该产品广泛的运用在石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶 金、煤气、供排水等系统中。可适用一切腐蚀性和非腐蚀性压力不同的气体、液体、浆液及固体粉末的管线和容器上做为开关和截止装置使用,可实现现场及远距离 操作,也可实现单独或集中控制。 该产品设计先进、结构新颖、功能齐全、安全可靠、维修方便,是一种理想的管路开关控制装置。

性能参数

性能参数
型号PN工作压力 /MPa适用温度 /℃适用介质
Q641F-16C 16 1.6 ≤180水、气、油
Q641F-25 25 2.5
Q641F-40 40 4
Q641Y-16C 16 1.6 ≤425水、气、油含颗粒介质
Q641Y-25 25 2.5
Q641Y-40 40 4
Q641F-16P 16 1.6 ≤180硝酸类
Q641F-25P 25 2.5
Q641F-40P 40 4
Q641Y-16P 16 1.6 ≤450水、气、油含颗粒介质
Q641Y-25P 25 2.5
Q641Y-40P 40 4
Q641F-16R 16 1.6 ≤180硝酸类
Q641F-25R 25 2.5
Q641F-40R 40 4
Q641Y-16R 16 1.6 ≤450水、气、油含颗粒介质
Q641Y-25R 25 2.5
Q641Y-40R 40 4
Q641F-16I 16 1.6-29~150水、蒸汽、油品等
Q641F-25I 25 2.5
Q641F-40I 40 4
Q641F-63I 63 6.3

零部件材料

性能参数
型号PN工作压力 /MPa适用温度 /℃适用介质
Q641F-16C 16 1.6 ≤180水、气、油
Q641F-25 25 2.5
Q641F-40 40 4
Q641Y-16C 16 1.6 ≤425水、气、油含颗粒介质
Q641Y-25 25 2.5
Q641Y-40 40 4
Q641F-16P 16 1.6 ≤180硝酸类
Q641F-25P 25 2.5
Q641F-40P 40 4
Q641Y-16P 16 1.6 ≤450水、气、油含颗粒介质
Q641Y-25P 25 2.5
Q641Y-40P 40 4
Q641F-16R 16 1.6 ≤180硝酸类
Q641F-25R 25 2.5
Q641F-40R 40 4
Q641Y-16R 16 1.6 ≤450水、气、油含颗粒介质
Q641Y-25R 25 2.5
Q641Y-40R 40 4
Q641F-16I 16 1.6-29~150水、蒸汽、油品等
Q641F-25I 25 2.5
Q641F-40I 40 4
Q641F-63I 63 6.3

外形及结构尺

PN16主要外形及结构尺寸(mm)
DN L D H H1 L0重量/kg
15 130 95 185 39 140 6
20 130 105 189 43 140 7
25 140 115 210 48 158 8
32 165 135 265 58 211 12
40 165 145 260 62.5 211 14
50 200 160 295 76 211 18
65 220 180 340 86 268 26
80 250 195 355 100 268 34
100 280 215 430 131 408 61
125 320 245 465 148 408 104
150 360 280 580 173 543 158
200 457 335 710 219 684 276
250 533 405 790 260 684 425
300 610 460 870 305 684 580


PN25主要外形及结构尺寸(mm)
DN L D H H1 L0重量/kg
15 140 95 185 39 140 6
20 152 105 189 43 140 7
25 165 115 210 48 158 10
32 178 135 265 58 211 14
40 190 145 283 62.5 211 16
50 216 160 295 76 247 22
65 241 180 340 86 268 34
80 283 195 355 100 268 40
100 305 230 455 134 408 78
125 381 270 515 148 437 130
150 403 300 600 173 543 195
200 419 360 740 223 684 297
250 568 425 920 283 684 460
300 648 485 955 321 684 700


PN40主要外形及结构尺寸(mm)
DN L D H H1 L0重量/kg
15 140 95 185 39 140 7
20 152 105 189 43 140 8
25 165 115 210 48 158 11
32 178 135 265 58 211 15
40 190 145 283 62.5 247 19
50 216 160 295 76 247 22
65 241 180 340 86 268 33
80 283 195 380 100 315 44
100 305 230 455 134 408 84
125 381 270 515 148 543 162
150 403 300 600 173 543 197
200 419 375 740 223 684 342
250 568 445 920 283 684 500
300 648 510 955 321 684 705


PN63主要外形及结构尺寸(mm)
DN L D H H1重量/kg
15 140 105 70 210
20 152 130 75 250 7.2
25 165 140 85 261 9
32 178 155 100 262 13
40 190 170 115 294 15
50 216 180 130 352 19
65 241 205 155 398 42
80 283 215 180 461 50
100 305 250 210 488 68
125 381108
150 403140

外观尺寸图
