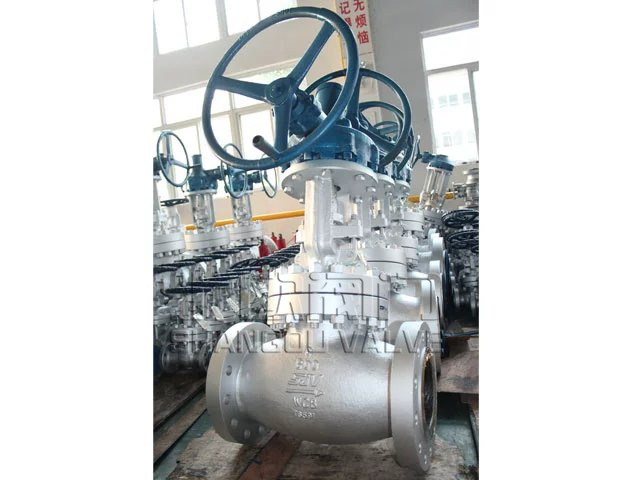

Z560Y电站高压焊接闸阀

Z560Y电站高压焊接闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型。其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。电站焊接闸阀中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金


     Z560Y电站高压焊接闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型。其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。电站焊接闸阀中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。电站焊接闸阀适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

产品特点

1、壳体精密铸造工艺,外观光洁,组织均匀,满足高中低压要求。

2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命。

3、背密封设计,有效保护密封填料,杜绝跑冒滴漏。

4、双闸板设计,密封面自动100%吻合,特别方便在线检修。

5、高压水强度,高压气体强度,无损检测等多道检测,全面控制铸钢件质量。

6、阀杆表面经精密磨削,抗擦伤,有效地减轻启闭力矩,操作更轻松。

7、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏。

8、双向承压密封设计,满足各类特殊工况的苛刻要求。

9、严格手工配研,确保双侧密封面吻合度90%以上,实现气泡级出厂密封检测。

10、各类自控智能型电装选择,实现远程自动控制及自动检测。

主要特点

(1)流体阻力小。闸阀闸体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。

(2)启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,闸阀的启闭较为省力。

(3)介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便子安装,适用于介质的流动方向可能改变的管路中。

工作原理

设计制造按JB/T3395等标准,可与国产设备配套使用。高温高压焊接闸阀中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为焊接结构,适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好。阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

产品结构特点

1、中部无阀盖压力自紧式连结

2、闸板为要楔式弹性单闸板或楔式双闸板结构

3、闸板/阀座双面堆焊钻基硬质合金

4、抗高温蠕变设计

5、阀杆采用渗氮型沉淀硬化不锈钢

6、有手动、齿轮(伞形齿轮和正齿轮)传动、电动

相关型号

Z561H、Z561Y、Z560H、Z560Y、Z562H、Z562Y系列

公称通径:DN50~600mm

公称压力:PN10~42MPa

适用温度:≤425~570℃

适用介质:水、油品、蒸汽

接闸阀体材质

Z561Y高温高压焊接电站闸阀用途: 伞齿轮高温高压电站闸阀适用于公称压力:PN10~42MPa,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。Z562H操作方式有:手动、齿轮传动、电动等。

结构特点

1、阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好,支管两端为焊接连接,适应不同的接管要求。

2、闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,运动密封副硬度高,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。

3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。

4、制造按ANSIB16.34、E101标准,可与进口直接配套使用。

5、电动阀门的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。

外形尺寸

公称通径DNNominal diameter主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions电动装置Electric dewice重量(kg)Weight
dLHL1L2
Z960H、Z962H、Z960Y、Z962Y-250
100844061164437277DZW45234
1251004831402437277DZW60343
1751587111650554309DZW180638
2252008641650554309DZW180654
30028010672106764398DZW3501973
Z961H、Z962H、Z961Y、Z962Y-320
100965331236437277DZW60291
1251186101302437277DZW60315
1501487621403526283DZW90672
1751487621650554309DZW180684
22522210411650554309DZW180696
Z960H、Z961H、Z960Y、Z961Y-P54 100V
1751487621650554309DZW180683
22522210411650554309DZW180704
25022210411795554309DZW1801214
30029412452080554309DZW2502125
Z961H、Z962H、Z961Y、Z962Y-P54 170V
125986301230437277DZW60312
22518610601680554309DZW1801401
30027813972265764
DZW5002834
32531014482265690398DZW5002632
35033815502536715
DZWC-45591

Z560Y电站高压焊接闸阀性能规范Property and specifiecation:

产品型号
公称压力
试验压力(MPa)工作压力(MPa)工作温度(℃)适用介质
强度试验密封试验/上密封实验
Z961Y-2502537.527.5-≤425水、蒸汽、蒸汽
Z962H-320324836-≤425
Z960Y-P54100-3022540℃为10MPa≤540
Z962Y-P54170-4836540℃为17 MPa≤540

Z560Y电站高压焊接闸阀主要零件材料Matecrial for main parts:

零件名称Part name材料牌号Material designation
阀体BodyWCBWC6WC9
阀板DiscWCBWC6WC9
阀盖Bonnet2512Cr1Mo1VA
阀杆Stem1Cr17Ni220Cr1Mo1VA
阀座Seat2512Cr1Mo1VA
密封环Sealing ringS软钢(增强柔性石墨)S soft steel (flexible graphite)S软钢S soft steelF软钢F Soft steel
填料Packing增强柔性石墨Fexible graphite
支架YokeWCBWCB或WC6
阀杆螺母Stem nut45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring1Cr1320Cr1MoVA
