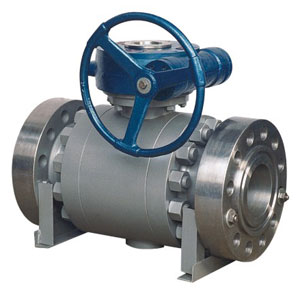

Q347F蜗轮传动锻钢固定球阀

Q347F蜗轮传动锻钢固定球阀是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切 断、分配和改变介质流动方向。

产品概述

Q347F蜗轮传动锻钢固定球阀是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切 断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了 良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便 于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点。

适用范围

适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

性能规范

Q347F蜗轮传动锻钢固定球阀主要性能规范
试验压力(Mpa)公称压力(Mpa)压力级(Class)
1.62.54.06.410.016.025.01503004006009001500
强度试验2.43.86.09.615.02437.53.17.810.215.323.138.4
密封试验1.82.84.47.011.017.627.52.25.67.511.216.828.1
气密试验0.5-0.7
工作温度PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )

零件材质

Q347F蜗轮传动锻钢固定球阀主要零件材质
零件名称材料
材料代号
阀体 阀盖WCBZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)
球体2Cr13ZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆2Cr13316L1Cr18Ni9Ti(304)1Cr18Ni12Mo2Ti(316)
阀座密封面PTFE、碳素纤维+PTFE、对位聚苯
螺柱 螺母35 35CrMoA(B7) 45(2H)2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料V型PTFE、柔性石墨

安装注意事项

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
