D371J-10蜗轮对夹全衬胶蝶阀

D371J-10蜗轮对夹全衬胶蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。衬胶蝶阀内 衬橡胶、阀板外包橡胶,蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体裁积小、重量轻、结 构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90度即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反, 因些启闭力矩较小。

产品概述

D371J-10蜗轮对夹全衬胶蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。衬胶蝶阀内 衬橡胶、阀板外包橡胶,蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体裁积小、重量轻、结 构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90度即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反, 因些启闭力矩较小。

产品特点

设计与制造:GB12238 结构长度:GB12221(20系列) 法兰连接尺寸:GB4216

主要密封圈耐温与适用介质

D371J-10蜗轮对夹全衬胶蝶阀主要密封圈耐温与适用介质

密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

EPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

主要零件材料

D371J-10蜗轮对夹全衬胶蝶阀主要零件材料

1

阀体

铸铁、球墨铸铁、碳钢、不锈钢

2

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

3

阀杆

碳钢镀镍磷、不锈钢

4

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

5

手柄

铝合金、碳钢

试验标准

 压力等级:PN(MPa) 1.0 1.6

测试: 衬里层:电火花检测

试验与检验按GB/T13927标准

公称压力:PN(MPa) 阀体:PN×1.5

 密封:PN×1.1

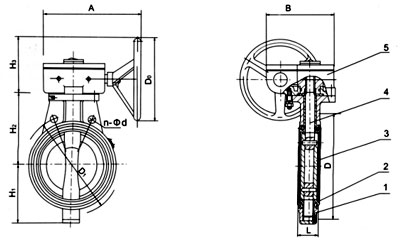

主要外形连接尺寸




D371J-10蜗轮对夹全衬胶蝶阀主要外形连接尺寸(mm)

公称通径

DN

公称压力

MPa

工作压力

MPa

L

D

D1

n-Φd

H1

H2

Do

H3

A

B

质量
Kg

40

1.0

1.0

33

150

110

4-18

55

100

150

62

164

125

6

50

43

165

125

4-18

64

120

150

62

164

125

7

65

46

185

145

4-18

80

120

208

62

164

125

10

80

46

200

160

8-18

112

130

260

62

164

125

11

100

52

220

180

8-18

90

140

275

62

164

125

12

125

56

250

210

8-18

112

160

350

106

289

200

18

150

56

285

240

8-22

135

175

350

106

289

200

29

200

60

340

295

8-22

160

210

240

106

289

200

34.5

250

0.6

68

395

350

12-22

206

235

240

106

289

200

44

300

78

445

400

12-22

232

273

320

112

370

253

64.5

350

78

505

450

16-22

263

310

320

112

370

253

75.5

400

102

565

515

16-26

295

340

400

270

562

280

156

450

114

615

565

20-26

327

370

400

270

562

280

171.5

500

127

670

620

20-26

358

399

400

270

562

280

206.5

550

0.4

140

730

675

20-30

384

430

400

270

562

280

215

600

154

780

725

20-30

474

460

500

270

562

280

283

700

165

895

840

24-30

486

510

500

125

503

443

426

800

190

1015

950

24-33

591

672

500

200

513

531

550

900

203

1115

1050

28-33

500

200

513

531

1070

1000

216

1230

1160

28-36

721

800

550

273

713

815

1296

声明

本文中所有文字、数据、图片均只适用于参考,D371J-10蜗轮对夹全衬胶蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们
