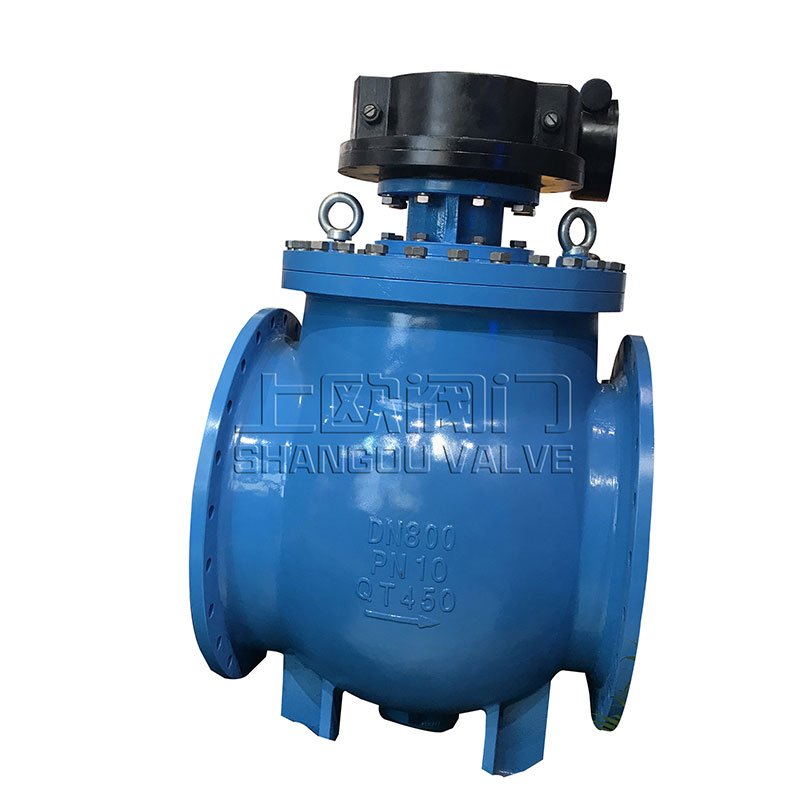

上装式偏心半球阀DYQ340H-16

DYQ340H-16上装式偏心半球阀利用偏心 阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨 损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微 小固体颗粒,纸浆,煤灰,石油气等介质。

上装式偏心半球阀产品概述

DYQ340H-16上装式偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

上装式偏心半球阀结构特点

该阀采用双偏心结构,利用偏心轮的楔紧作用实现密封副的关闭和开启,从而实现可靠的密封比压及快速开启。其优特点如下:

1、由于采用偏心结构,密封球面上所有点的旋转半径不同,在关闭时,密封阀座越关越紧,形成足够的密封比压,双向密封效果极佳。

2、阀瓣采用全圆形直通式,开启后为全流通结构,具备良好的流通性和线性调节性能。

3、长期使用过程中,磨损后,通过调节密封圈压套,密封球面等量前移,可获得新的密封。

4、该阀在使用当中操作力只作用在阀门开启或关闭极小角度内,开启时操作力随着密封比压的降低而迅速减小,密封面趋于无磨损。

5、圆形流道,在阀门全开后为全流通截面,底部为圆形流线结构,沉积杂物会随着介质流动被带走。在关闭过程中,可自行去除密封面上沉积的污

垢,而不影响密封。

6、阀轴采用上、下半轴设计,配有自润滑式轴套,在阀门的开启过程中,磨擦阻力小,启闭灵活,独特的“0”型圈,浮动式轴封代替了原始蝶阀

的填料密封,解决了填料密封在阀门开启过程中易损耗的问题

上装式偏心半球阀用途

可广泛应用于给排水、污水处理、石油、化工、冶金、电力等中低压管路中,特别适用于在含有杂质、颗粒状杂物的流体介质管道中作截止和节流作用

执行标准

DYQ340H-16上装式偏心半球阀设计:GB12237-89

  法兰连接:GB/T17241.6-1998、GB/T9115(钢制)

  结构长度:GB12221-89

主要零件材料

阀体、阀盖

GB

WCB

ZG08Cr18Ni9

ZG08Cr18Ni12Mo2

ZG18Cr1Mo1V

ASTM

WCB

CF8

CF8M

WC9

球体

GB

WCB

氮化





抛光

08Cr18Ni9

DB12





抛光

08CR18Ni12Mo2

DB12





抛光

08Cr18Ni9

D812





抛光

ASTM

WCB

304

316

304

阀杆

GB

2Cr13

08Cr18Ni9

08Cr18Ni12Mo2

25CrMo1V

ASTM

1420

304

316

F22a

阀座

GB

2Cc13

D507Mo



PTFEPPL

08Cr18Ni9

D802



PTFEPP

08Cr18Ni12Mo2

D802





PTFEPPL

25CrMo1V

D802





PTFEPPL

ASTM

420

304

316

F22a

填料

GB

柔性石墨

ASTM

柔性石墨

螺栓

GB

35CrMoA

08Cr18Ni9

08Cr18Ni12Mo2

25Cr2Mo1V

ASTM

A193 B7

A320-B8

A193-B8M

F22a

螺母

GB

45

08Cr18Ni9

08Cr18Ni12Mo2

20CrMo

ASTM

A194 2H

A194-8

A194-8M

A194-4

性能规范/试验压力单位:(Mpa)

压力等级

公称压力PN(MPa)

0.25

0.6

1.0

1.6

2.5

4.0

6.4

10.0

壳体试验压力

0.38

0.9

1.5

2.4

3.8

6.0

9.6

15.0

密封试验压力

高压液体密封试验

0.28

0.66

1.1

1.8

2.8

4.4

7.04

11.0

低压气体密封试验

0.6

0.6

0.6

0.6

0.6

0.6

0.6

0.6

适用工况

适用介质

见“各行业适用范围”

适用温度

≤425℃

驱动方式

手动(3)、电动(9)、气动(6)等

公称通径

DN40~1000mm

适用规范

设计制造

GB12237-89



结构长度

GB12221-89

法兰尺寸

GB9113-2000、也可按用户要求的API 6D-94

检验试验

JB/T9092-99、GB/T13927-92



主要连接尺寸


公称压力PN公称通径DN尺寸(mm)Dimensions
LDKdYbZ-ΦdoWsHsHwHd
1.6MPa50124165125100-164-Φ18230164260310
65145185145120-184-Φ18250180275330
80165200160135-208-Φ18300200300360
100194220180155-208-Φ18320235335390
125210250210185-228-Φ18400260335405
150229285240210-248-Φ23500280375440
200243340295265-2612-Φ23800320410470
250297405355320-3012-Φ25100355485550
300338460410375-3012-Φ251200400530595
350400520470435-3416-Φ25--580650
400400580525485-3616-Φ30--650730
450502640585545-4020-Φ30--710790
500533715650608-4420-Φ34--760840
600686840770718-4820-Φ41--870960
700762910840788-5024-Φ41--9101080
8008641025950898-5224-Φ41--9351125
90091411251050998-5428-Φ41--9951255
1000
125511701110-5628-Φ48--10801385
1200
148513901325-5832-Φ54--11751490
1400
168515901525-6036-Φ54--12801565
2.5MP50124165125100-204-Φ18230164260310
65145185145120-228-Φ18250180275330
80165200160135-228-Φ18300200300360
100194230190160-248-Φ23320235335390
125210270220188-288-Φ25400260355405
150229300250218-308-Φ25500280375440
200243360310278-3412-Φ25800320410470
250297425370332-3612-Φ301000355485550
300338485430390-4016-Φ301200400530595
350400555490448-4416-Φ34--580650
400400620550505-4816-Φ34--650730
450502670600555-5020-Φ34--710790
500533730660610-5220-Φ41--760840
600686845770718-5620-Φ41--870960
700762960875815-6024-Φ48--9901080
8008641085990930-6424-Φ48--9351125
900914118510901025-6628-Φ54--9951255
1000
132012101140-6828-Φ58--10801385
1200
152014201350-7232-Φ58--11751490
1400
175516401560-7836-Φ65--12801565

注:DYQ340H-16上装式偏心半球阀由于网页文字数量的限制,很多尺寸无法列出,如有需求欢迎您随时联系我们
