调流调压阀
您当前位置:网站首页 >> 产品中心 >> 调流调压阀

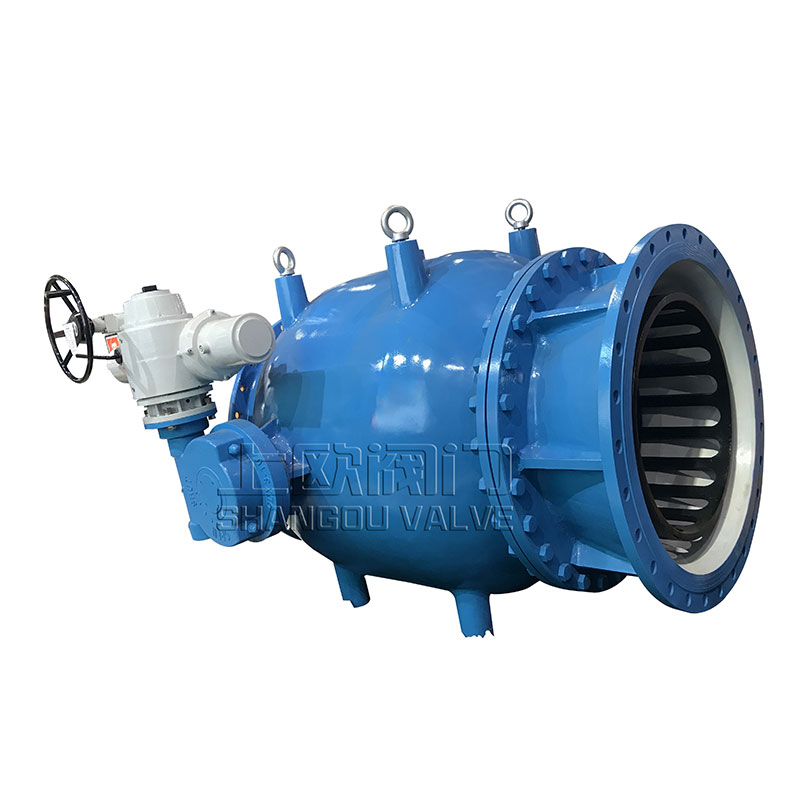

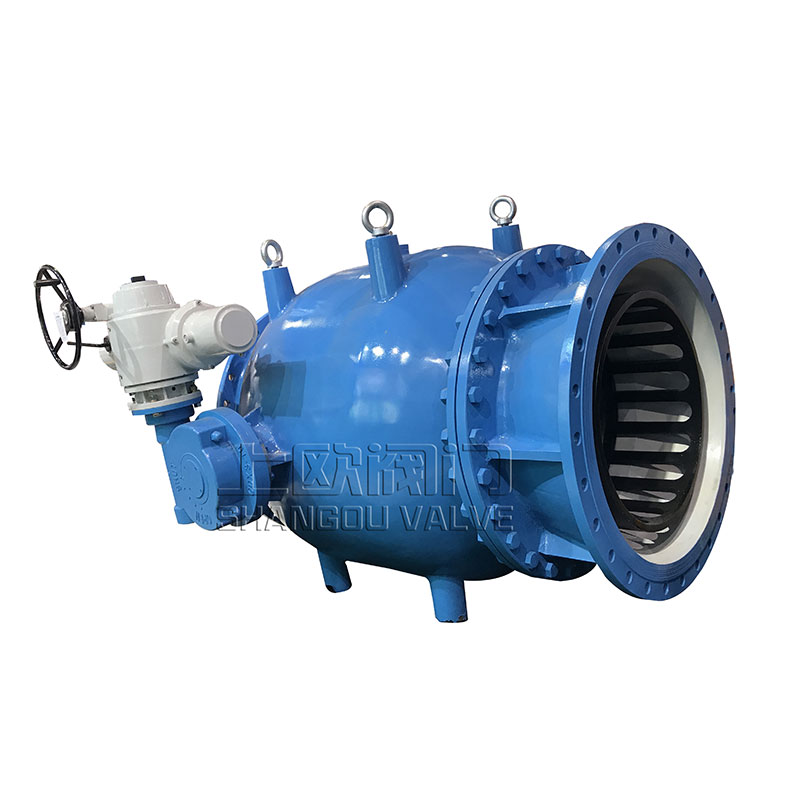

LT942X型活塞式流量调节阀

LT942X型活塞式流量调节阀是本公司技术人员在借鉴德国、日本先进经验,总结国内设计制造及实用经验的基础上,根据流体力学特性而开发出来的调速调压型阀门。LT942X型活塞式流量调节阀已经在电站、引水、供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水,对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢,卡阻,驱动装置偏大的难题。



活塞式流量调节阀产品概述

            LT942X型活塞式流量调节阀是本公司技术人员在借鉴德国、日本先进经验,总结国内设计制造及实用经验的基础上,根据流体力学特性而开发出来的调速调压型阀门。LT942X型活塞式流量调节阀已经在电站、引水、供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水,对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢,卡阻,驱动装置偏大的难题。


活塞式流量调节阀适用范围

       当前水力控制阀主要用在水厂、电厂、引水工程等介质为水的管网系统,起调节管道介质流量、流态以及调节管网压力的作用。

活塞式流量调节阀产品特点

  1. 该阀最优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道,不怕结垢现象,不易卡阻。驱动装置明显减小。

  2. 该阀可自动调节预先设定的管道介质参数值,使之在一定精度内保持恒定,且精度范围也可以进行调整。

  3. 该阀具有良好的耐气蚀特性,阀体内壁的筋板兼有整流板的作用,可以分散水流,防止气蚀。同时,也减小了阀门的噪音和活塞的振动。

  4. 该阀的控制系统可采用集成电子电路,体积小,可靠性好,灵敏度高,安装调试方便。

  5. 全关渗漏量为零,可作为截止阀使用。不必另设其他截止阀门。

  6. 如控制程度及精度要求不是很高,该阀的控制可以采用手动或普通电动形式。

  7. 可以卧式安装,也可以立式安装。

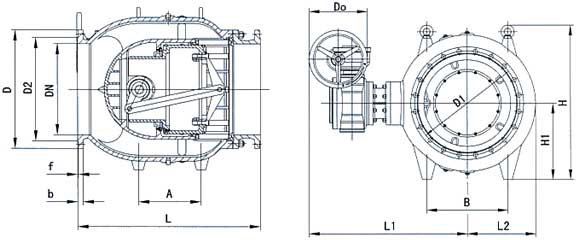

活塞式流量调节阀结构示意图






主要零部件材料

材料

零件名称

HT200HT250QT450-10

阀体、端盖、连杆架、法兰管、曲柄

2Cr131Cr18Ni9Ti

阀杆、销轴、活塞

1Cr18Ni9Ti

阀体密封圈

NBR

活塞密封圈

QT450-10

连杆

ZCuA10Fe3ZCuzN38Mn2Pb2

轴承

NBR

填料

主要连接外型尺寸

PN

DN

L

L1

L2

H

H1

D0

A

B


400

800

715

308

980

335

250

345

390


450

900

749

347

1100

400

250

410

440


500

1000

792

383

1180

450

300

460

500


600

1200

847

458

1250

500

300

510

600


700

1400

920

528

1390

600

300

580

700


800

1600

980

599

1530

700

360

680

800


900

NG-LEFT: 1px; BORDER-LEFT: #f0f0f0; PADDING-RIGHT: 1px" valign="middle" width="76">

1800

1030

674

1650

800

360

780

900



1000

2000

1105

744

1800

900

400

860

1000


1200

2400

1375

852

2010

1000

400

950

1130


1400

2800

1380

1031

2230

1250

400

1250

1380


1600

3200

1490

1183

2480

1450

400

1500

1600


1800

3600

1780

1325

2720

1650

400

1750

1750


2000

4000

1910

1476

2930

1850

400

2000

1950
