偏心半球阀
您当前位置:网站首页 >> 产品中心 >> 偏心半球阀

流道检修阀

流道检修阀的主要功能和特点主要是管道检修维护时方便拆卸和安装的一种阀门,该阀门结构优秀,性能可靠,采用偏心密封结构,开启力矩轻,流通面积大,方便维护等特点,该产品也可叫做C型球阀,主要是靠旋转半球来使阀门畅通或闭塞。其开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀。广泛适用于石油、化工、城市给排水等要求严格密封的工况。

流道检修阀用途

    流道检修阀的主要功能和特点主要是管道检修维护时方便拆卸和安装的一种阀门,该阀门结构优秀,性能可靠,采用偏心密封结构,开启力矩轻,流通面积大,方便维护等特点,该产品也可叫做C型球阀,主要是靠旋转半球来使阀门畅通或闭塞。其开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀。广泛适用于石油、化工、城市给排水等要求严格密封的工况。

   阀门型号:流道检修阀门Q940H(电动型)Q340H(手动涡轮型)Q640H(气动开关型)DYQ340H(在线检修型)、DYQ340Y(硬质合金密封型在线检修型)、DYQ340F四氟密封在线检修型;流道检修阀门系列型号有PQ640H()、PQ640Y、PY640F。

流道检修阀特点

  1. 流道检修阀流体阻力小,其阻力系数与同长度的管段相等;

2.结构简单、体积小、重量轻;

3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用;

4.偏心结构设计,阀门打开时迅速脱离阀座,减少摩擦,提高寿命;

5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便;

6.流道检修阀在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀;

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

流道检修阀执行标准

流道检修阀设计规范: API 6D API 608 BS 5351 GB/T12237

流道检修阀结构长度: ASME B16.10 GB/T12221

流道检修阀法兰连接: ASME B16.5 GB/T9113

流道检修阀试验与检验:GB/T 13927 API 598 API 6D

流道检修阀性能参数

工作压力(MPa)

1.6~10.0 (Calss150-Calss600)

口径(mm)

DN15-DN1200 1/2″-48″

适用介质

水、油、气、醋酸类、硝酸类等其他介质

材料

阀体

WCB CF8 CF8M CF3 CF3M

球体

WCB CF8 CF8M CF3 CF3M

阀杆

2Cr13 F304 F316 F304L F316L

密封面

PTFE RPTFE PEEK 司太立合金 碳化钨

填料

柔性石墨

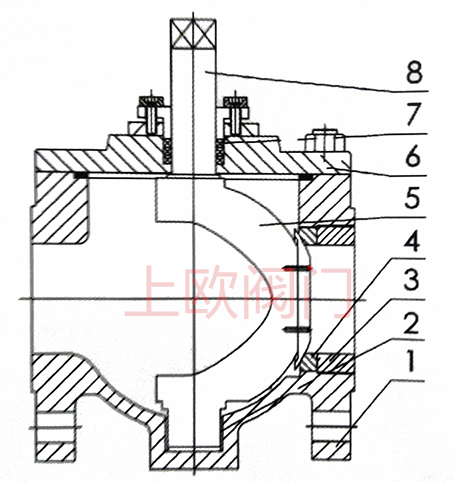

流道检修阀结构示意图


流道检修阀图中数字注释:1表示阀体,2表示压紧圈。3表示轴套,4表示阀座,5表示球冠,6表示阀盖,7表示填料,8表示偏心轴。

流道检修阀主要外形尺寸

1.6MPa公称压力下的流道检修阀外形尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

509

H

242

269

292

330

345

370

405

480

520

570

630

695

740

860

D

165

185

200

220

250

285

340

405

460

520

580

640

715

840

D1

125

145

160

180

210

240

295

355

410

470

525

585

650

770

D2

99

118

132

156

184

211

266

319

370

429

480

54

609

720

C

20

20

20

22

22

24

24

26

28

30

32

34

36

38

2.5MPa公称压力下的流道检修阀外形尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

H

242

269

292

330

345

370

405

480

520

570

630

695

740

860

D

165

185

200

235

270

300

360

425

485

555

620

670

730

845

D1

125

145

160

190

220

250

310

370

430

490

550

600

660

770

D2

99

118

132

156

184

211

274

330

389

448

503

548

609

720

C

20

22

24

24

26

28

30

32

34

38

40

42

44

46

声明

声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、流道检修阀价格等详情,请联系我们
