球阀系列
您当前位置:网站首页 >> 产品中心 >> 球阀系列

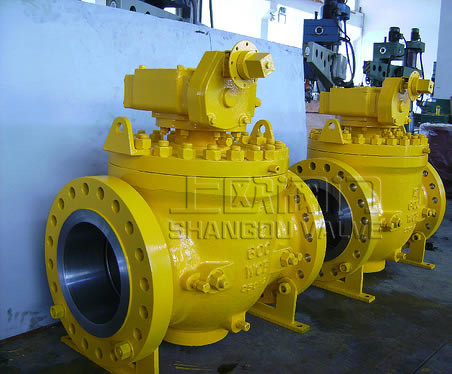

上装式球阀

上装式球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门,密封件嵌于阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动阀座与球体形成金属密封。

上装式球阀描述

 浙江上欧阀门上装式球阀主要用于管道和产业体系,并且拥有一个顶部进入线路维修和功能它有很多优势,如小型流体阻力,结构简单,体积小,重量轻,密封可靠,方便操作和维护、开放、迅速关闭,以及灵活的开始和完成。

一片式阀体

一片式阀体用于身体保证充分的强度和刚度最大额定工作压力下阀门的阀内件精心设计的工作可靠性和选择在各种操作条件足够的边缘改编的壁厚和高强度螺栓连接方便阀门物业管理费及充分支持压力的管道。

顶部进入

它最不同于普通球阀,使公司能做出正确的维修管道生产和而不需要从该管道线路背座椅结构采用空间后方阀座和阀座固定器的一部分是倾斜,以防止杂质积累空间影响回座位。

较低工作扭矩

上欧阀门上装式系列球阀有固定球磨,其表面处理、抛光和脸上的暴球和阀杆是综合的,滑动轴承安装在外部生了使摩擦半径小、操作扭矩小是很低的。

紧急密封

复合注塑孔设计和复合注塑阀门安装在位于阀杆/戴帽子和身体方面的支持阀门当密封阀杆或座位受损的诱发泄漏,这种化合物可以用来做第二次密封隐蔽的止回阀安装在旁都有复合注塑阀门,防止由于外流化合物的作用的物质,发射机复合的顶端的喷油阀的复合快速的连接连接器注射枪。

密封可靠

阀座密封是由金属阀座密封圈与固位体放置成分阀座固定器浮动的轴向和低压密封阀门阀座的达到春天的压力此外,活塞的效果是阀门阀座设计合理,实现了高压密封工作介质压力的,实现固位体放置的拦截形成身体的密封膨胀石墨环是为了实现密封受到攻击状态。

重阻塞渗出(DBB)

当球全开或关闭位置,发射机物质身体可以腔中心公布排水、排空装置此外,很中心压力阀门腔内能被释放到低压结束了自己的救援的座位。

防静电和防火安全设计

消防阀门设计在满足要求的条件下API6FA / API607标准和设计的防静电符合规定,API6D BS5351。

扩展阀杆

地下安装阀门,阀杆可以延长、为方便操作相应的复合喷油嘴、排水阀可以延长到最高的阀门。

各种驱动类型

地下安装阀门,阀杆可以延长、为方便操作相应的复合喷油嘴、排水阀可以延长到最高的阀门。

结构特点

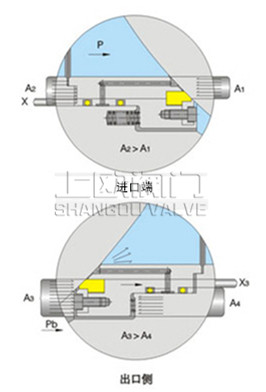

1,独特的阀座密封结构

阀座采用前密封设计结构,此结构具有双向密封和中腔自动泄压功能。镶嵌有密封材料的密封座是浮动,它由弹  簧加载,在关闭位置时,密封面始终与球体保持紧密接触,确保阀门在高、低压差下均能达到泄漏密封。


2,自动泄压结构

当中腔压力出现异常升高现象时,单密封结构的球阀具有自动泄压功能,而双密封结构的球阀则有阀体上的附加  泄压装置进行泄压。


3,密封的紧急救护功能

阀门设计有辅助的阀座紧急密封系统。一旦密封面受损,可以通过辅助密封系统注射相应的密封剂进行紧急救护  ,必要时候也可以通过辅助系统对阀座区域进行冲洗润滑等。

4,防静电装置

当操作阀门时,由于球体阀座之间摩擦,会产生静电电荷并聚积在球体行。为防止产生静电火花,特在阀门上设  置防静电装置,把产生的静电导出(详细说明请联系本公司业务员)。


5,防火结构 本公司固定球阀阀座采用独特结构,当发生火灾时,非金属密封面材料烧毁时,金属环利用弹簧的弹力推动阀座  与球体吻合密封,从而阻止火势蔓延和介质外流。(防火结构设计符合API607,JB/T6899和BS755)

6,全通径结构及缩径结构 为满足用户需求,本公司球阀有全通径系列和缩径系列,全通径球阀的管道内径与管道内径一致,便于清扫等,  缩径球阀重量轻,其流体阻力仅为相同口径截止阀一部分,前景较为广阔。


7,阀体的泄放装置 可根据客户装置要求,球阀的阀体上安装排泄阀。一旦阀门的两端被封闭,阀腔内的积压可通过阀体的排泄阀进  行排放泄压。


8,加长阀杆装置(可选) 对于地埋球阀,可提供接长装置,接长装置包括阀杆、注油脂阀、排泄阀等。加长高度(长度一般是指阀门通道中 心至操作装置中心的距离)


采用的标准

国标GB,美标ANSI,德标DIN,日标JIS



国标固定球阀设计标准:
设计和制造标准按照: GB12237;
结构长度按照: GB12221;
法兰端尺寸按照:JB/T79,GB9113,HG20592等;
对焊端尺寸按照:JB/T12224
检验和测试按照: JB/T 9092、GB/T13927;



美标固定球阀设计标准:
设计和制造标准按照: ASME B16.34,API6D等;
结构长度按照: ASME B16.10;
法兰端尺寸按照:ASME B16.5;
对焊端尺寸按照:ANSI B16.25
检验和测试按照: API598;
防火设计按照:API607;

采用的材料

序号

零件名称

材质

1

阀体

A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex

2

阀座弹簧

Inconel X-7505 SS304 SS316

3

阀座圈

ASTM A105+ENP ASTM A182-F304, F316, F316L, F6, F51

4

阀座

PTFE RPTFE PEEK PPL

5

ASTM A105+ENP ASTM A182-F36 F316, F316L, F6, F51

6

O型圈

NBR Viton

7

垫圈

PTFE

8

垫片

Stainless Steel+ PTFE SS316+PTFE

9

定位块

PTFE SS304+Garphite SS316+Garphite

10

端盖

A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex

11

填料

PTFE Garphite

12

压盖法兰

A216-WCB A351-CF8

13

销子

1045 A182-F304, F316, F316L, F6, F51

14

阀杆

A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51

15

支架

A216-WCB

16

螺母

ASTM 194-2H, 2HM, 8,8M

17

螺栓

ASTM 194-B7,,B7M, B8,B8M

18

排气阀

1020+ZN A182-F304, F316, F316L,

19

吊耳

1020

20

注脂

1020+ZN A182-F304, F316, F316L,

21

Stainless Steel

22

压紧圈

1045+N A182-F304, F316, F316L,

23

阀座弹簧

1045+N A182-F304, F316, F316L

24

垫片

1045+N A182-F304, F316, F316L1

25

底座

A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51

26

垫片

PTFE SS304+Garphite

27

压紧螺母

ASTM 194-2H, 8,

28

压紧螺栓

A182-F6, F304

29

排污阀

1020+ZN A182-F304, F316, F316L,
