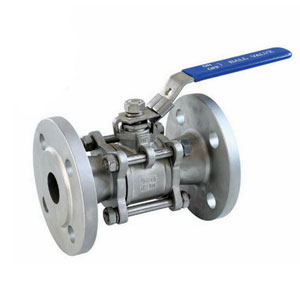

Q41F三片式法兰不锈钢球阀

Q41F三片式法兰球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的 轴线旋转,从而达到启闭通道的目的。

产品概述

Q41F三片式法兰球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的 轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密 可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

零件材料

Q41F三片式法兰不锈钢球阀主要零件材料
零件名称材质
不锈钢碳钢
螺栓不锈钢SS304碳钢
弹簧垫圈不锈钢SS304不锈钢SS304
螺母不锈钢SS304碳钢
阀盖不锈钢CF8/CF8M碳钢WCB
阀体不锈钢CF8/CF8M碳钢WCB
球体不锈钢CF8不锈钢CF8
密封圈聚四氟乙烯PTFE聚四氟乙烯PTFE
阀杆不锈钢SS316不锈钢SS304
填料聚四氟乙烯PTFE聚四氟乙烯PTFE
压紧螺母不锈钢SS316不锈钢SS304
弹簧垫圈不锈钢SS304不锈钢SS304
螺母不锈钢SS304不锈钢SS304
手柄不锈钢SS304不锈钢SS304

连接尺寸


Q41F三片式法兰不锈钢球阀主要尺寸连接尺寸(mm)
SIZE1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"
d1520253238506576100
L130150160180200230290310350
D95105115135145160180195230
D1657585100110125145160190
D24555657885100120135160
b141616181820222424
f222333333
H759590110130140170180250
w130140140170200220350350550
n-do4-144-144-144-184-188-188-188-188-22
