JD745X活塞式多功能水泵控制阀

活塞式多功能水泵控制阀主要特点是利用管道的自身压力,通过上下腔控制室的压力差来控制主阀盘的启闭,从面达到目的。活塞式多功能水泵控制阀是安装在大口径给水管网系统的水泵出口处、防止介质倒流以、水锤及水击现象的智能型阀门。

目录

  活塞式多功能水泵控制阀

产品概述:

       本公司生产的JD745X型多功能水泵控制阀,是参照进口产品和国内同类型的先进产品逬行设计和制造的。主 要用途是安装在高层建筑给水系统以及其它给水系统的水泵出口管道上,防止介质倒流,防止水锤及水击现象产 生,一阀兼具电动阀、逆止阀和水锤消防器三种功能,可有效地提高供水系统的安全可靠性。

  活塞式多功能水泵控制阀主要特点是利用管道的自身压力,通过上下腔控制室的压力差来控制主阀盘的启闭,从面达到目的。活塞式多功能水泵控制阀是安装在大口径给水管网系统的水泵出口处、防止介质倒流以、水锤及水击现象的智能型阀门。

  活塞式多功能水泵控制阀的工作压力分1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa六种,动作压力大于或等于0.03MPa,介质温度在0--80℃,缓闭时间可在3-120s内调节,管道流速2m/s时的压力损失小于0.01MPa,水锤峰值小于1.5倍的工作压力。

  工作原理:

  活塞式多功能水泵控制阀兼具有电动阀、逆止阀和水锤消除吕三种功能,可有效的提高供水系统的安全可靠,双腔室、双阀瓣结构可使阀门在停泵后迅速关阀90%(防止回流介质导致水泵反转),再缓慢关闭其余10%(消除破坏水锤)活塞式阀门性能可靠、强度高、动作平稳,适用于开泵水锤和停泵水锤的场合。只需操作水泵电机启闭按扭,阀门即可按照水泵操作规程自动实现启闭,流量大、压力失小。

  特点及优点:

  具有缓开功能,解决传统的人为关阀开泵。

  具有缓闭功能,可人为调设关闭时间,自动实现缓闭、消除水锤。

  具有良好的止回功能,采用具有好弹性和高耐磨性橡胶估密封材料,关闭后可达到滴水不漏。

  动作灵敏,不会出现失控现象。

  无须人为操作,在管网运行运行的全过程中均为自动工作。

  维修保养方便无需从管道上整台拆除阀,在维理时找准故障原因,只需局问检修。

  阀内外及所有易腐蚀件均采用静电喷塑处理,长期用于污水中不会生锈。

  水泵控制阀在管路中立卧安装均可性能不变。

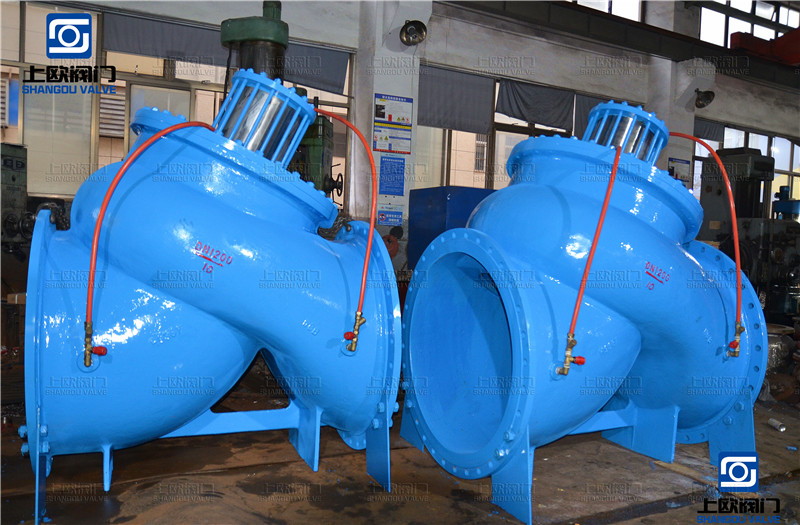

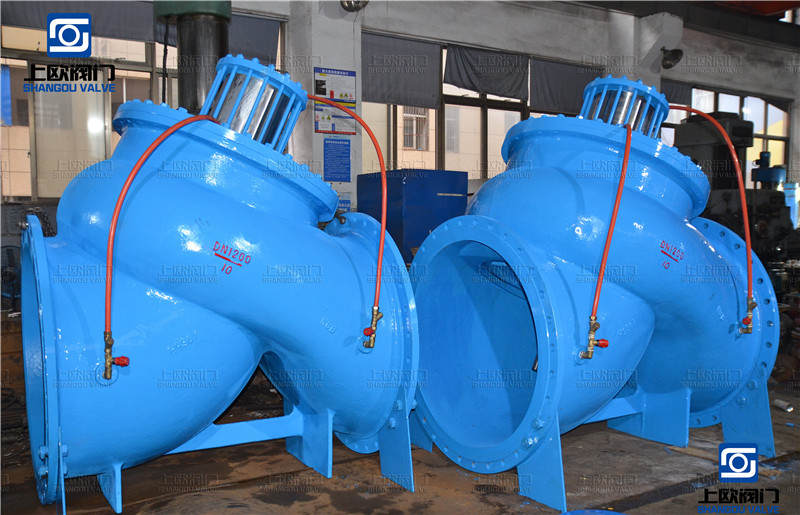

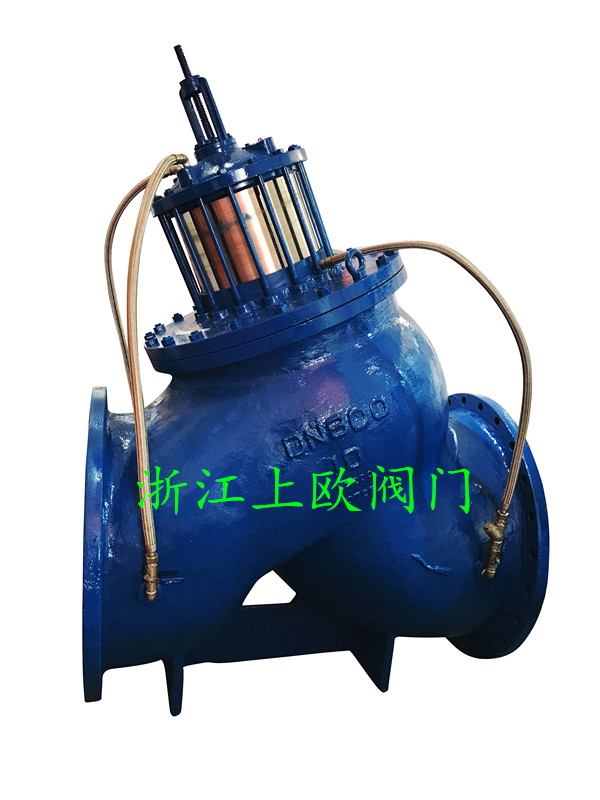

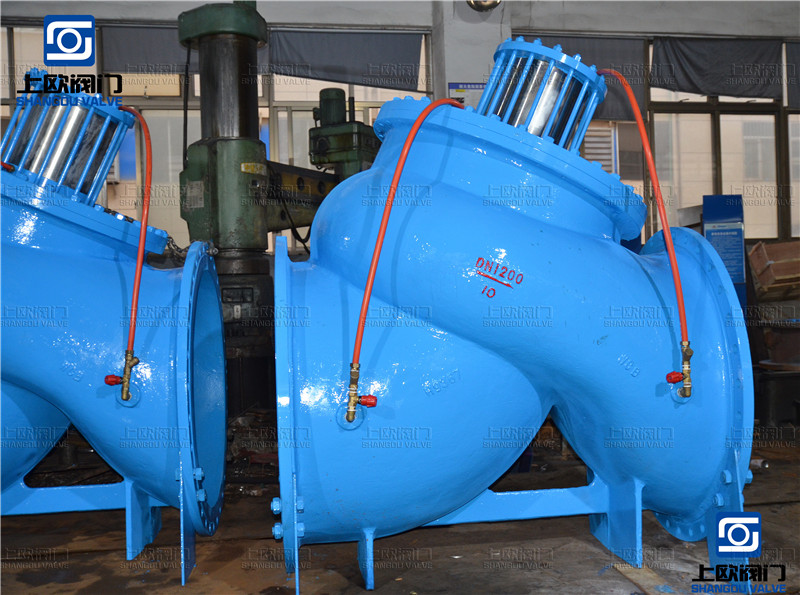

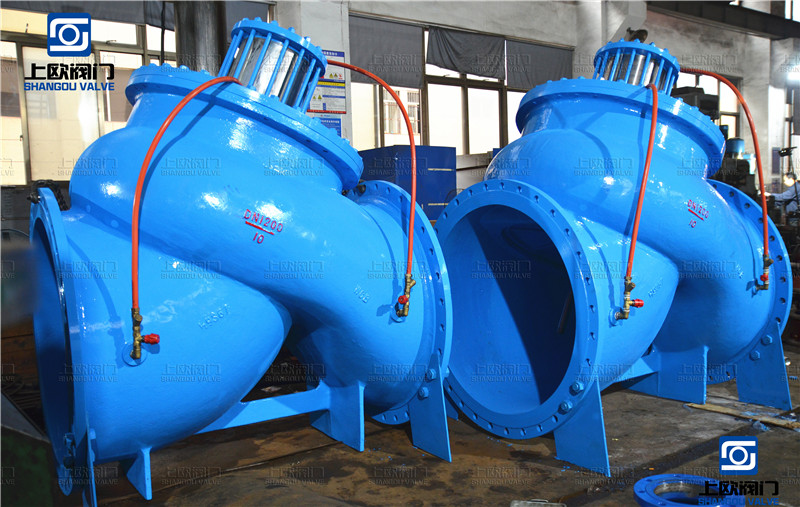

产品实物图展示:


主要技术参数:


公称压力

PN

壳体实验压力

MPa

密封实验压力

MPa

最低动作压力

MPa

缓闭时间



适用介质

介质温度(℃)

1.0

1.5

1.1

0.04

360(可调)

080

1.6

2.4

1.76

2.5

3.75

2.75

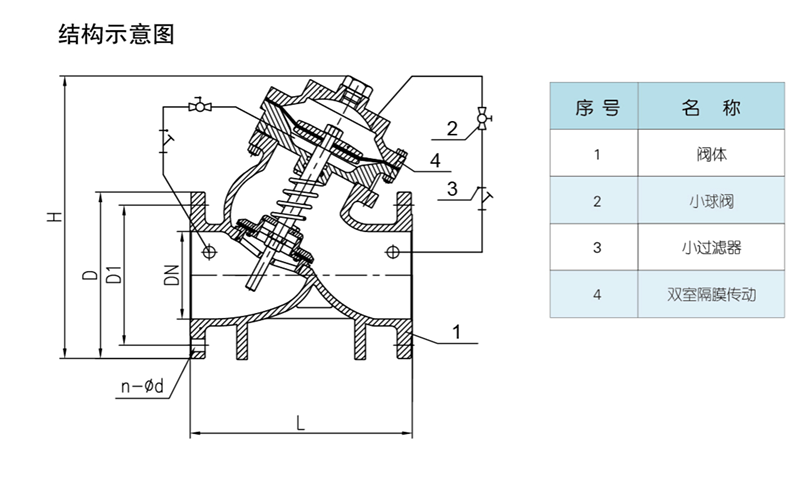

结构示意图:


产品外形尺寸:


DN

L

H

D

D1

n-d




1.0MPa

1.6MPo

2.5MPa

1.0MPa

1.6MPa

2 5MPa

1.0MPa

1.6MPa

2.5MPa

50

205

293

165

165

165

125

125

125

4-18

4-18

4-18

65

216

328

185

185

185

145

145

145

4-18

4-18

8-18

80

250

364

200

200

200

160

160

160

8-18

8-18

8-18

100

320

418

220

220

235

180

180

190

8-18

8-18

8-22

125

365

481

250

250

270

210

210

220

8-18

8-18

8-22

150

415

543

285

285

300

240

240

250

8-22

8-22

8-26

200

500

673

340

340

360

295

295

310

8-22

12-22

8-26

250

605

792

395

405

425

350

355

370

12-22

12-26

12-26

300

698

927

445

460

485

400

410

430

12-22

12-26

12-30

350

787

957

505

520

555

460

470

490

16-22

16-26

16-30

400

914

1188

565

580

620

515

525

550

16-26

16-30

16-33

450

978

1218

615

640

670

565

585

600

20-26

20-30

16-36

500

978

1256

670

715

730

620

650

660

20-26

20-33

20-36

600

1200

1600

780

840


725

770


20-30

20-36

20-36

700

1450

1750

895

910


840

840


24-30

24-36


800

1560

1900

1015

1025


950

950


24-33

24-39


900

1800

2100

1115



1050



28-33



1000

2000

2400

1230



1160



28-36



安装与调节:

1、最佳的安装方式是安装在水平管道上,阀盖朝上;

2、安装时要注意阀体外水流标示箭头,

3、安装前要彻底清除管道内的杂物,通水前必须彻底冲洗管道;

4、管道安装应按有关规范设自动排气阀,保证不产生水柱中断;

5、阀前要安装一只闸阀和一只过濾器,阀后也要安装一只闸阀,以便于维修;

6、试水时,要慢慢开后阀前的闸阀,注意阀体外的控制管路是否漏水;

7、调节出口端的小球阀,可得到最佳的关闭和开启速度;

8、水过濾器要定期清洗。

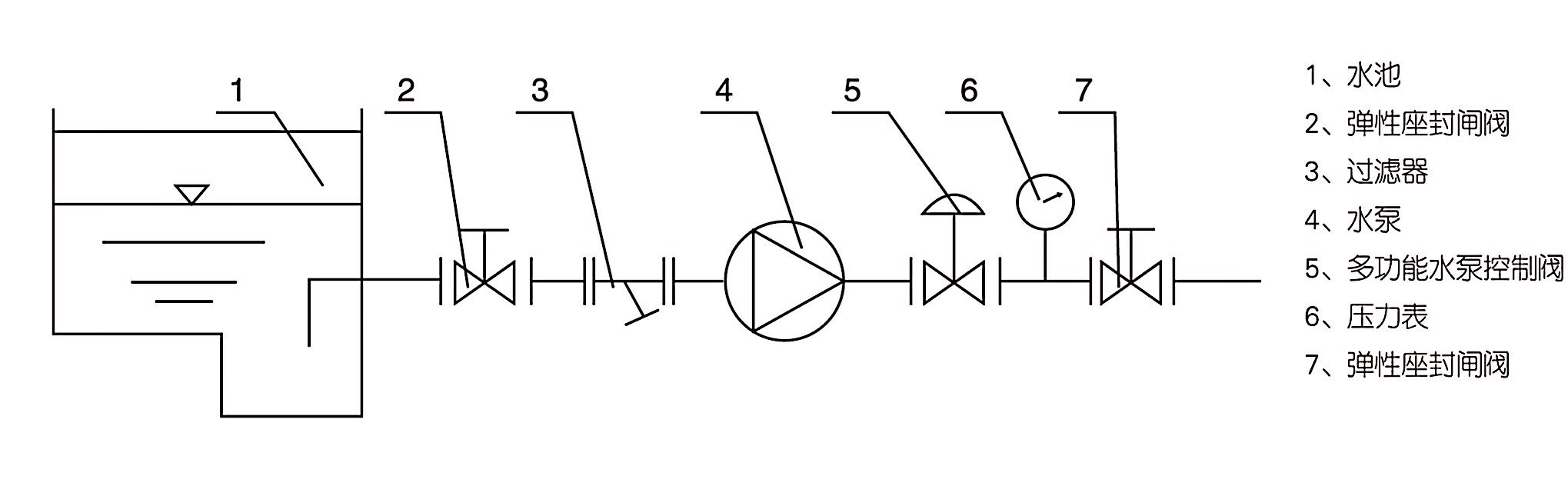

安装示意图:
