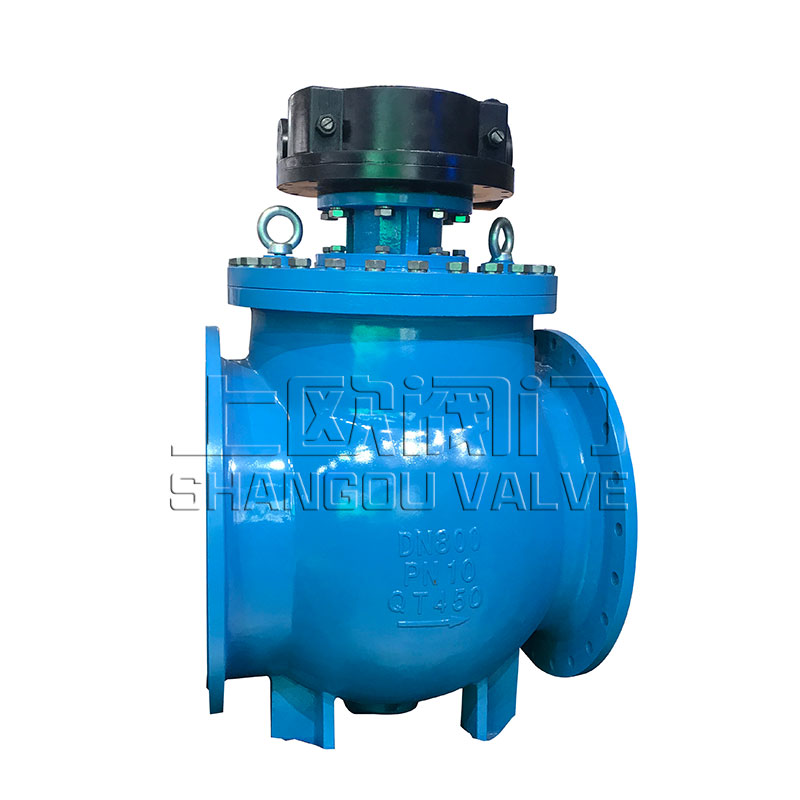

渣浆半球阀

本阀采用独特的结构设计(专利号:ZL200530164436.7和ZL201030121331.1 ),采用全通道形式,显著降低流阻和提高阀门耐磨防堵性能,是冶金、采矿、造纸、污水处理等系统的理想截止和调节设备。

渣浆半球阀

本阀采用独特的结构设计(专利号:ZL201030164436.7和ZL201030197331.1 ),采用全通道形式,显著降低流阻和提高阀门耐磨防堵性能,是冶金、采矿、造纸、污水处理等系统的理想截止和调节设备。

产品主要技朮特点

1、 使用范围广:广泛应用于冶炼高炉水冲渣、电站锅炉煤渣、矿山矿粘浆、煤装、污水的输送控制系统及化工、轻工业中类似系统的流体、半流体介质系统。亦可与其他阀门配合应用于水库重力出流、坝底放空等高流速、高杂质含量工况的截止与调节。



2、 耐磨损、耐冲蚀能力强:当阀门开启后,半球形阀芯密封面完全背对流道的,不受冲刷;阀芯与阀座具有耐磨、耐腐层,有效适应各种苛刻工况延长阀门使用寿命。阀轴与轴承部分采用防泥沙设计,有效防止杂质的冲刷与进入。过流通道可采用先进的衬贴陶瓷工艺,有效消除阀体磨损。阀轴与轴承部分采用防泥沙设计,防止杂质的冲刷与进入。



3、不积渣、零水损:如下图所示,阀门采用全流道设计,当阀门全开时,半球形阀芯处于流道一侧,不占用流道空间阻碍流体的通过,特别适合含渣量高与流速高的"双高"介质;



闸阀类阀门由于流道内必须有闸板密封的断面,无法实现流道的完整性,给积渣、挡渣留下天然隐患;



蝶式阀门拥有体积优势,但由于其阀板毕竟处于流道中央,无法避免介质对阀板、阀轴以及阀座密封面的冲刷和阀板对介质流通产生的阻碍,容易产生渣质的堆积与密封的实效,故不能较长时间满足工况要求。



4、操作方便:蜗轮传动具有精确调节可靠定位功能,调节性能好可调范围大。可采用电动、气动及液动等多种驱动方式。

基础参数

公称压力

PN

1.0

1.6

2.5

4.0

6.3

Mpa

强度试验

PS

1.5

2.4

3.8

6.0

9.6

密封试验

P

1.1

1.8

2.8

4.4

7.04

使用温度

T

软密封适用200℃以下,硬密封碳钢不超过425℃,不锈钢不超过600℃

公称尺寸

DN200-DN1200

适用介质

炉渣水混合物、煤渣水混合物、矿粘浆、污泥水、煤浆、纸浆、料浆等用于两相介质流体时,固液比应小于50%、最大颗粒≤20mm

主要部件村质

序号

名称

材质

序号

名称

材质

1

阀体

球铁、铸钢、不锈钢、内衬陶瓷

7

卡环

铜合金

2

紧固件

不锈钢

8

轴套

铜合金

3

密封件

丁腈橡胶、三元乙丙

9

短半轴

不绣钢

4

阀座

不绣钢N硬质合金

10

长半轴

不锈钢

5

半球形阀芯

球铁、铸钢、耐磨铸钢

11

密封轴套

丁腈橡胶

6

端盖

灰铁、球铁、铸钢

12

控制装置

蜗轮、电装、气缸

主要结构形式与型号




结构尺寸


1、阀 2.、紧固件 3、密封件 4、阀座 5、半球形阀芯 6、端盖 7、卡环 8、轴套 9、短半轴10、长半轴 11、密封轴套



公称

通径

长度

外形尺寸

(参考值)

DN

E

H

600

1140

1132

855

700

1320

1170

925

800

1500

1342

1035

900

1660

1360

1135

1000

1850

1410

1270

1200

2220

1510

1485

1400

2580

1590

1685

1600

2960

1770

1930

1800

3300

2132

2130

2000

3700

2214

2360

2200

4070

2435

2580

2400

4500

2674

2780



公称

通径

长度

外形尺寸

(参考值)

DN

E

H

50

180

320

165

80

200

350

210

100

229

390

230

125

254

415

270

150

267

445

285

200

400

485

350

250

450

534

410

300

630

613

470

350

740

790

530

400

840

870

590

450

940

950

655

500

1016

1045

730

注:因产品改进,可能存在实物与宣传资料数据有所差异,本公司保留对以上数据的解释权,

具体参数订货时请垂询本公司技术部。
