旋球阀
您当前位置:网站首页 >> 产品中心 >> 旋球阀

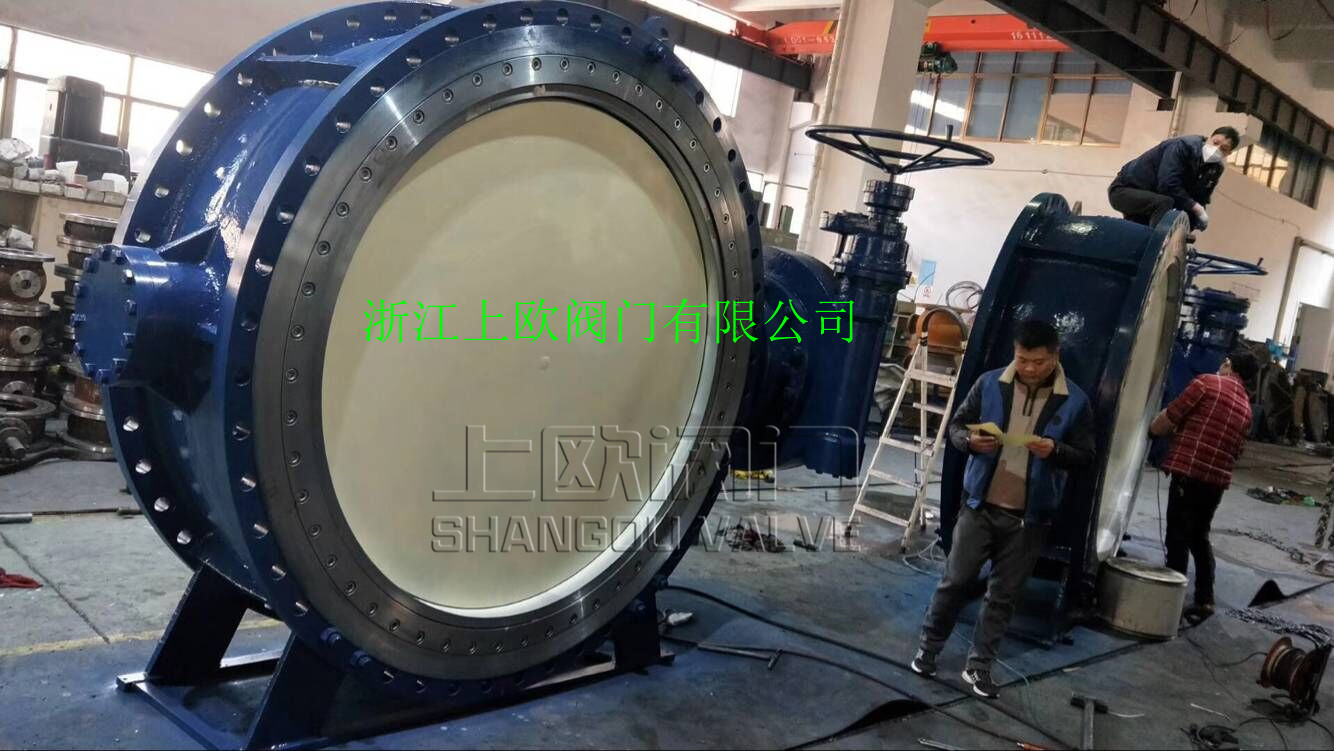

球面旋球阀

QF3247HR球面旋球阀拥有良好的双向切断功能,密封性能与使用寿命都不错。硬碰硬旋球阀的最主要功能是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。

产品概述

       QF3247HR球面旋球阀拥有良好的双向切断功能,密封性能与使用寿命都不错。硬碰硬旋球阀的最主要功能是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。

 世界上最精巧、性价比最高的球阀


管网系统大部分阀门,主要用来对介质进行截断与调节,这部分阀门在整个系统中所占比重大、用量多、要求阀门经久耐用性价比高,同时应能在介质正向流时进行调节与截断,在压差变换或检修时又可以防止介质倒流,即拥有双向切断功能。 目前,这部分在管网系统上,主要应用的有截止阀、闸阀、蝶阀以及球阀。截止阀和闸阀,拥有良好的双向切断功能.密封性能与使用寿命都不错,均为阀门始祖之一,但截止阀受截门型结构的先天限制,外形大操作力矩大,无法生产大口径,目前市场上最大也只到DN400;闸阀则无调节功能用以调节流量存在闸板脱落的重大危险,而大口径闸阀同样以其庞大的外形和高度,在制造和运输中困难重重,蝶阀与闸阀相比有开闭时间短,搡作力矩小,安装空间小和重量轻等特性,部分工 况采用蝶阀代替闸阀。 但一直来,蝶阀的密封性能并未完全达到市场要求,除中线衬胶蝶阀能在一定压力范围内可双向密封外,其他结构基本为单向流。中线结构受橡胶限制不能普及,经过改进,市场上出现了有不锈钢弹性片结构的双向蝶阀,但其价格高寿命有限,也未能普及。球阀以流阻小、寿命长等诸多优势,得到市场认可,但其价格高昂,目 前主要应用于石油、天然气、煤气等介质较为重要的管线、在一般管网,特别是水系统应用极少。 阀门应用量最为庞大的一般管网系统,到底有没有性能优越,价格适中,能双向密封,不受口径限制的阀门昵? 答案是肯定的多年设计经验开发出的双向流硬碰硬旋球阀是结合球阀的优越密封性能与蝶阀的优势结构性能研发而成的,其即拥有球阀双向密封、可调节、寿命长的实用优势,又具备蝶阀体积小、重量轻的优势,其实质为蝶式结构偏心半球阀!密封原理结合了固定球阀的前端密封与偏心蝶阀的 强制密封,从而实现了高低压双向切断。在密封副的两个封面上可根据不同的硬度需要运用太空等离子喷漆、以太激光测射真空保护渗复堆焊等先进工艺,形成了马氏体不锈钢、奥氏体不锈钢,硬质合金,金属陶瓷,人造金钢石等梯度功能材料。能自动对正中心(自适应),自动越和补偿磨损,自动加以极高密封比压,瞬间关 闭、瞬间打开密封副间无摩擦,打开时阀芯投彩不断内缩并后退、关闭阀芯投彩不断膨胀并前进,结构短,体积小可制造大口径、特大口径、超大口径的阀门,运输、安装、维护检修方便、运行可靠等一系列优点,成为阀门行业的一次重大的技术革命。 该阀以其优越的性价比,必将引起管网阀门的变革,它使得行普通管网特别是水系统管网也能以中低档价格享受火电、燃汽等高端系统同等的髙性能、高品质成为现实!

产品简介

     蝶阀的密封性能并未完全达到市场要求,除中线衬胶蝶阀能在一定压力范围内可双向密封外,其他结构基本为单向流。中线结构受橡胶限制不能普及,经 过改进,市场上出现了有不锈钢弹性片结构的双向蝶阀,但其价格高寿命有限,也未能普及。球阀以流阻小、

工作原理

1、主要类型:本阀门的主要类型有:蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。 2、工作作原理:阀芯的密封面为三次曲面,阀座的密封面为1次圆锥面。在密封点处,阀座面实际上是阀芯三次曲面的切面(见图),因而其结合十分完美。有适应(中心自动定位重合)和补偿磨损功能因为转动中心偏离阀芯几何中心就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断前进、向外胀的实 际效果,其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。打开各不同角度变化图:双向流阀门的最主要功能是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时,介质压力推动阀板向前移动,阀杆变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密 封良好。当反向压力作用时,介质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座密封面紧贴阀板密封面传递压力,将阀座推向阀杆极限变形位置,使之密封良好。

产品用途

双向流硬碰硬旋球阀技术性能规范

公称通径(mm)

公称压力(Mpa)

试验压力(Mpa)

适用温度(℃)

适用介质

壳体强度试验

正向密封试验

反向密封试验

DN50~3000mm

0.6

0.9

0.66

0.66

未注明为0~80℃可生产0~200℃

清水、污水、油品等

1.0

1.5

1.1

1.1

1.6

2.4

1.76

1.76

2.5

3.75

2.76

2.76

4.0

6.0

4.4

4.4



连接尺寸

双向流硬碰硬旋球阀安装尺寸表

通径DN

A

B

C

D

E

H

L

N__Фd

手动

气动

电动

手动

气动

电动

对夹式

法兰式

对夹式

法兰式

50

88

110

140

112

200

245

255

350

625

530

43

108

4-14

4-14

65

108

130

160

115

200

245

255

370

625

530

46

112

4-14

4-14

80

124

150

190

120

200

245

255

380

645

565

64

114

4-18

4-18

100

144

170

210

138

200

355

255

420

675

600

64

127

4-18

4-18

125

174

200

240

164

200

355

255

460

715

640

70

140

4-18

8-18

150

199

225

265

175

280

355

315

55

800

705

76

140

4-18

8-18

200

254

280

320

200

425

250

315

760

850

775

89

152

4-18

8-18

250

309

335

375

230

425

250

315

830

925

945

114

165

4-18

12-18

300

363

395

440

260

560

450

315

895

1035

1070

114

178

4-22

12-22

350

413

445

490

300

560

450

315

950

1070

1140

127

190

4-22

12-22

400

463

495

540

340

580

450

315

1190

1190

1210

140

216

4-22

16-22

450

518

550

595

350

580

650

714

1255

1250

1335

152

222

4-22

16-22

500

568

600

645

380

580

650

714

1305

1290

1415

152

229

4-22

20-22

600

667

705

755

450

660

850

810

1340

1455

1605

178

267

4-M24

20-26

700

772

810

860

480

550

850

810

1520

1585

1844

229

292

4-M24

24-26

800

878

920

975

530

550

1250

810

1710

1700

2040

241

318

4-M27

24-30

900

978

1020

1075

580

550

1250

863

1810

1965

2255

241

330

4-M27

24-30

1000

1078

1120

1175

650

750

1250

863

1960

2015

2380

300

-

-

-


检修维护与安装调试要点
1、阀门前后1DN长度内的管道上不能有缩径、弯管、波纹管等。
2、如果本阀门前后紧凑着安装蝶阀、液力自动阀、蝶式止回阀或蝶式缓闭止回阀:相邻两阀之间相隔直管段为不小于1DN的距离:
3、阀板在装配、安装、运输、维护检修或拆开时,要注意不能碰密封面,要采取严格的保护措施:

4、在装配、运输、安装、保管时阀板要呈关闭状态:
5、如有必要需拆开时,注意不要损坏轴套,防止圆锥丢失和轴套的散失:
6、装配、安装维护检修完毕要清除干净阀门内的金属屑、污物杂质,堆焊的密封面要抹拭干净:
7、无论卧式安装或立式安装,当无法确定流道方向时,阀门打开时,阀板为大面端头朝向进水方向;
8、长期不使用请用黄油涂复密封面或油纸、蜡纸覆盖密封面。
