YQ98001过滤活塞式可调减压阀

YQ98001过滤活塞式可调减压阀一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。

产品概述

       YQ98001过滤活塞式可调减压阀一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的 进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。出口压力不因进口压力变化而改变, 亦不因主阀出口流量的变化而改变,安全可靠地将出口压力维持在设定值上。该阀减压精确,性能稳定、安全可靠、安装调节方便,使用寿命长。可用于生活给水、 消防系统及工业给水系统。

使用原理

     YQ98001过滤活塞式可调减压阀从性能上讲是一种流体控制设备,主要控制其开、闭及其开度从而达到通、断及控制其流量、压力的作用。过滤活塞式可调式减压阀在此基础上,利用液压传动原理来控制阀的启、闭及开度。而达到阀门性能上的要求,并利用管道中的流体作为液压传动介质,而不需要独立的液压泵站,既节约设备的投资,又节约能源,也能达到自动控制的目的。

主要技术参数

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

调压范围(MPa)

缓闭时间(S)

最低动作压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0.09-0.8

3-60
(可调)

≥0.07

0-80

1.6

2.4

1.76

0.15-1.4

2.5

3.75

2.75

0.2-2.0

零部件材料

零件名称

材质

阀体、阀盖

铸铁、铸钢

阀座

锡青铜、不锈钢

阀瓣

碳钢、不锈钢+NBR

阀杆

铝青钢、铬不锈钢

活塞

铬不锈钢+NBR

过滤网

不锈钢

弹簧

不锈钢

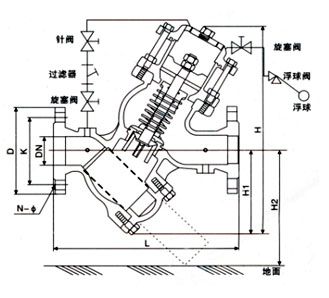

尺寸图
