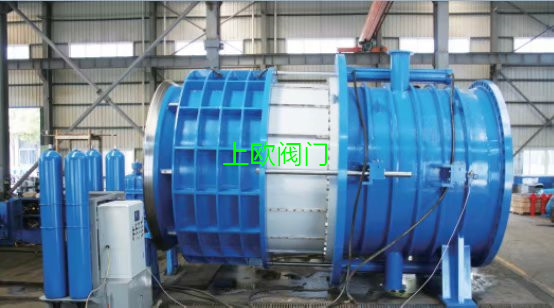

上欧承接河北项目锥形阀改造技术规范书
日期:2018-07-07

一:水力条件  静水压标高:40

二:阀体安装尺寸


1、预埋件法兰尺寸

2、阀体上部电机座安装尺寸:

3、套筒行程:≥900mm

4、安装形式:180°水平安装。

5、出口形式:喷射、自由发散式。

三:工艺质量

1、阀筒:材质为碳钢钢板,厚度20mm,符合同类产品国家标准,内外壁锌防腐喷涂,附检验报告。

2、套筒:材质为碳钢钢板,厚度25mm,符合同类产品国家标准,内外壁锌防腐喷涂,附检验报告。

3、焊条:符合阀筒、套筒材料相应材质焊条,附焊条、焊缝检验报告。

4、水封橡胶:氟塑橡胶,符合同类产品国家标准,附检验报告。

5、螺栓螺母:符合同类产品使用国家标准,附检验报告。

6、密封:成套组装后水密封试验泄漏无明显滴漏,渗漏漏流量≤0.1升每小时,附试验报告。

7、传动方式:蜗轮蜗杆,电机传动,可实现手动、电动切换。

8、成套组装后有检验验收报告,附合格证书。

四:采购设备及配套附件

锥形阀成套设备一套,预埋件连接螺栓螺母垫片50套,锥形阀使用说明书三份。
